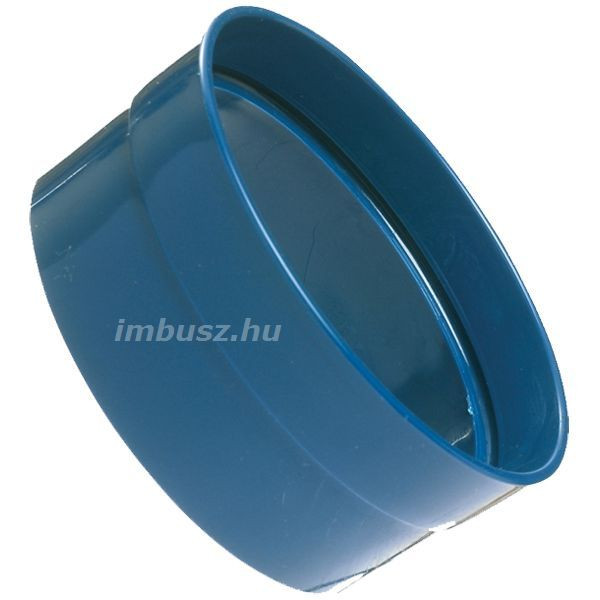

Ø75 mm csatlakozási átmérőjű 35 mm hosszú kör alakú vákuumcső / elszívó cső adapter acél csövekhez flexibilisen állítható vákuumcső rendszerhez - Loc-Line - 81207
A Loc-Line vákumcső rendszer csövének csatlakoztatása más szabványos légtechnikai és elszívó csövekhez az adapterek valamelyikével lehetséges. A 75 mm-es acélcső adapter elsősorban az acél 75/76mm-es elszívócsövekhez csatlakoztathatóságot segíti. A fix kiépítésű acél csőhálozat végéhez csavarozással vagy szegecskötéssel (esetleg ragasztással is) rögzíthetjük az adaptert és ebbe pattintható bele a flexibilis beállíthatóságot biztosító Loc-Line vákumcsöve. (Videó elérése a Loc-Line vákuumcső rendszerről)

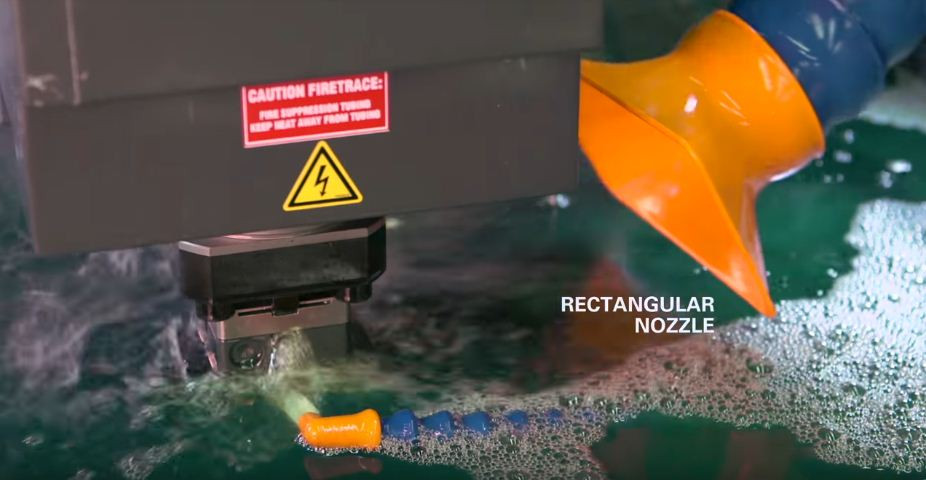

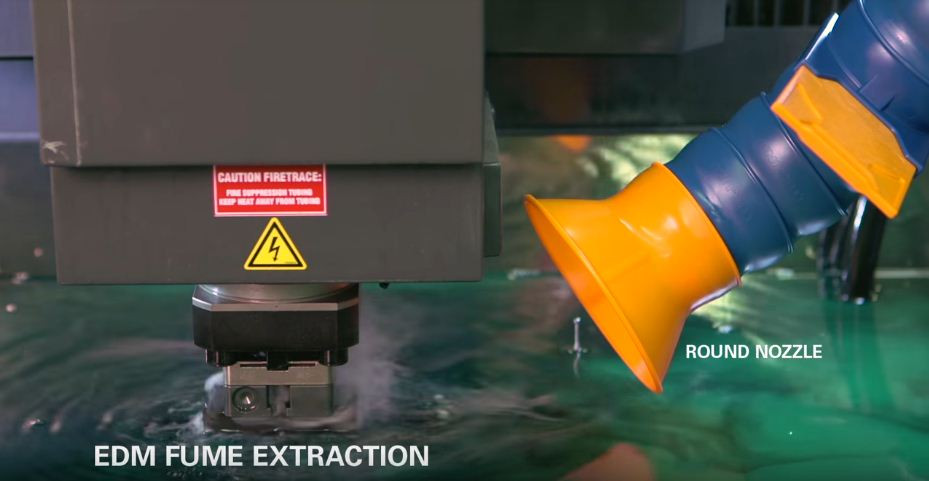

Az elszívás (vagy lefúvás) szabályozhatósága végett közvetlen az adapterbe is, de a Loc-Line vákumcső szakaszának tetszőleges pontjára (a fej és adapter közé) beépíthetünk elzáró/szabályozó szelepet is. Extrém rövid fix kiépítés esetén az adapterbe közvetlenül is bele csatlakoztatható a kör, a négyszögletes vagy a kúpos-ovális vákuumfej is.

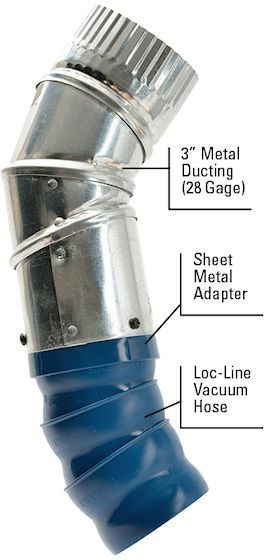

Az adapterre a 75/76mm belső/külső átmérőjű vékonyfalú acéllemez csövet csatlakoztathatjuk, de ha a kiépítés úgy szerencsésebb, hogy az adapter belső oldalához csatlakozna valamivel, akkor annak közepes mérete 70mm. A külső palásthoz nem csak acél, hanem PVC csővel vagy más a kiépítés céljára megfelelő csővel is csatlakozhat. Például: a 75mm-es hagyományos tokos PVC lefolyócsőnek a tokos gumigyűrűs tömítéses végébe is betolható, de egyéb rugalmas gumi csövekhez is csatlakoztathatja bilinccsel. Az acélcső adapter gyártói ajánlás szerint a 3" (inch/col) belső átmérőjű vékony falú acél csövekhez készül (ld: képek között). Ragasztott kötéses PVC csöves kiépítéshez létezik PVC csőadapter is. Ha viszont kisebb pl. 63mm-es elszívó csőrendszerhez csatlakozna, akkor használja az ipari porszívó csatlakozót vagy a szerelőfüles ipari porszívócső csatlakozót.
További elterjedt szerszámnevek: acélcső adapter vákuum rendszerhez, acél cső adapter elszívó rendszerhez, 76mm acél elszívócső csatlakozó Loc-Line rendszerhez, acél vákuumcső adapter, acél elszívó csatlakozó vákuumcsőhöz, 76mm-es acélcső csatlakozó elszívócsőhöz, acélcsöves adapter vákuumos elszíváshoz, Loc-Line acélcső adapter elszívócsőhöz, flexibilis merev páraelszívó csőadapter acélcsőhöz, műanyag kerek elszívóadapter acélcsövekhez, acél ipari elszívőcső adapter, mérges gáz elszívócső adapter, elszívócső adapter mérgező gázokhoz, Loc-Line 3″ Sheet Metal Duct Adapter.
A termék jellemzői és tulajdonságai:
- Méret: 75x35 mm,
- Forma: adapter,
- Csőkeresztmetszet: D=75 mm, Dmax=Ø79 mm, belső: d=70mm
- Anyaga: acetál kopolimer,
- Csőhossz: 45mm (20+15),
- Olvadáspont: 165 °C,
- Max. üzemi hőmérséklet: 77 °C,
- Gyártó: Loc-Line,
- Cikkszám (rendelési más néven katalógus szám): 81207
Tipp: A D=75mm vákuumcső adapter acélcsövekhez antisztatikus kivitelben is rendelhető! A linkre kattintva megtekintheti a Loc-Line vákuumcső rendszert bemutató rövid videót: https://youtu.be/JKHCE0uYZfQ?t=35
Loc-Line termékekről tájékozódhat még a locline.hu weboldalon is, ahol árlistát, videókat és letölthető dokumentumokat is talál a termékhez kapcsolódóan.
