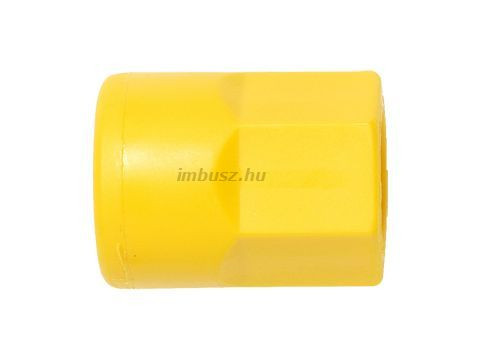

1/4 saválló belső gömbcsatlakozó 1/8 -os NPT belső menettel - Loc-Line - 145411

1/8" FNPT belső menetes (60°-os szögű kúpos menet) saválló 1/4" belső gömbcsatlakozó  - Loc-Line - 141411

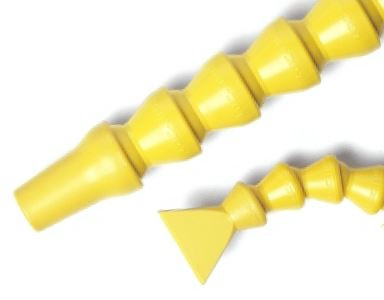

A Loc-Line hagyományos fleximodul rendszerei mellett saválló megoldással is segíti a fokozott vegyi környezetben, elsősorban sós és savas közegben szükséges felhasználási körülményeket. A saválló 1/8 FNPT menetes csatlakozója nyomás és szállítási paramétereiben teljesen megegyezik a normál 1/8 NPT belső gömbcsatlakozóval, viszont poliészter anyagának köszönhetően eltérő anyagok szállítására alkalmas. Az 1/4-es rendszerű 1/8-os poliészter csatlakozó magasabb (246ºC) olvadáspontjának köszönhetően egyes esetekben magasabb csúcsterhelési hőmérséklettel is megbírkózik a hagyományos rendszerhez képest.

A Loc-Line saválló poliészterből készült elemei az alábbi jellemző anyagok szállítására ajánlott: savak (70ºC alatt), alkoholok, aromás higítók, benzin, olajok, zsírok, kenőanyagok, hidrogén karbonát, só oldatok, víz (70ºC felett is!).

A Loc-Line saválló poliészterből készült elemei nem használhatók: aceton, 70ºC felett savak, közönséges mosó vegyszer, lúgok(erős), etilacetát, szállítására. Ezek némelyikére a hagyományos rendszer elemei nyújthatnak megoldást!

Ez a saválló belsőmenetes gömbcsatlakozó speciális alkatrész a Loc-Line 1/4"-es flexibilis hűtőfolyadék rendszer elemei között. Alkalmazása ott válik szükségessé, ahol a csőrendszer végén különleges, nem gyári Loc-Line alkatrészt szeretnénk elhelyezni és az 1/8-os FNPT (Female National Pipe Thread or Taper) belső menet megfelelő csatlakozást biztosít. Alkalmazható még olyan speciális esetekben is amikor egy csőrendszerbe többféle anyagot szeretnénk keverni. Ekkor egy Y vagy T elágazóhoz is csatlakoztathatjuk és ebben az esetben egy 1/8" -os belsőmenetes induló idom lesz belőle. Az 1/4"-os belső gömbcsatlakozó 9/16" méretű (14,3mm) villáskulccsal oldható/meghúzható, de tökéletes megoldás az állítható villáskulcs vagy legrosszabb esetben egy kis méretű csőfogó is. Fő alkalmazása a kis folyadék/kenőanyag vagy levegő áramlást igénylő gépek, berendezések hűtési/kenési vagy lefúvatási feladatára használt csőrendszer csatlakozója. A gömbcsatlakozók fontos induló vagy csővégi elemei a Loc-Line rendszereknek hiszen ezek segítik a csőcsatlakozást, hogy ezt a kíváló flexibilitású rendszert tudjuk használni. A Loc-Line rendszerének különleges gömbszoknya kialakítása az, mely lehetővé teszi, hogy kézzel állítható tetszőlegesen a cső és fúvóka pozíció, így az irány beállítható tetszés szerint. Ennek a különleges és a Loc-Line által elsőként kifejlesztett gömbszoknya rendszernek köszönhető a termék további számtalan előnye.

További elterjedt szerszámnevek: 1/8"-os belső menetes saválló gömbcsatlakozó, saválló 1/8-os belső menetű csatlakozó, 1/8" NPT belsőmenetes belső gömbcsatlakozó saválló kivitel, 1/8" kúpos menetes saválló belső gömbcsatlakozó, saválló 1/8 FNPT gömbcsatlakozó, 1/4″ Acid Resistant Socket to 1/8″ FNPT.

A termék jellemzői és tulajdonságai:

• Méret: 1/4" FNPT
• Forma: Belsőmenetes (bm.) belső gömbcsatlakozó,
• Anyaga: saválló poliészter,
• Hossz: 21mm,
• Oldáshoz/megfeszítéshez használható kulcs mérete: 9/16" (14,3 mm)
• Olvadáspont: 246 °C,
• Max. üzemi hőmérséklet: 77 °C,
• Nyomás értékek: 30-50 PSI (kb 2-3.5bar),
• Gyártó: Loc-Line,
• Cikkszám (rendelési más néven katalógus szám): 145411

Felhasználási terület:

1/8" NPT külső menethez csatlakoztatható 1/8" FNPT belső menetű belső gömbcsatlakozó, mely biztosítja az ANSI szabványú menetcsatlakozásoknál a tömítettséget és a Loc-Line elemek csatlakoztathatóságát a gömbvéghez, ráadásul mindezt sós/tengervizes és savas környezetben is. Így lesz tökéletes választás a kis hűtőfolyadék/kenőanyag-áramlást igénylő folyamatok, gépek és megmunkálási folyamatelemek hűtésére/kenésére, továbbá kis és könnyű forgácsanyagok pontos lefúvatására használt csőrendszer speciális végelemeként.

Csak citromsárga színben rendelhető!

A kép illusztráció! A szerszám kinézete a valóságban kis mértékben eltérhet!

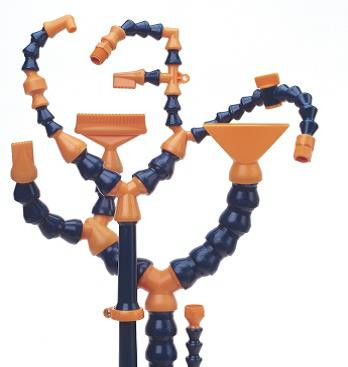

Loc-Line® Fleximodul csőrendszer általános felhasználási területei és bemutatása
