1/4 belső gömbcsatlakozó 1/8 -os NPT belső menettel - Loc-Line - 141411

1/8" FNPT belső menetes (60°-os szögű kúpos menet) 1/4" belső gömbcsatlakozó  - Loc-Line - 141411

Ez a belsőmenetes gömbcsatlakozó speciális alkatrész a Loc-Line 1/4"-es flexibilis hűtőfolyadék rendszer elemei között. Alkalmazása ott válik szükségessé, ahol a csőrendszer végén különleges, nem gyári Loc-Line alkatrészt szeretnénk elhelyezni és az 1/8-os FNPT (Female National Pipe Thread or Taper) belső menet megfelelő csatlakozást biztosít. Alkalmazható még olyan speciális esetekben is amikor egy csőrendszerbe többféle anyagot szeretnénk keverni. Ekkor egy Y vagy T elágazóhoz is csatlakoztathatjuk és ebben az esetben egy 1/8" -os belsőmenetes induló idom lesz belőle. Az 1/4"-os belső gömbcsatlakozó 9/16" méretű (14,3mm) villáskulccsal oldható/meghúzható, de tökéletes megoldás az állítható villáskulcs vagy legrosszabb esetben egy kis méretű csőfogó is. Fő alkalmazása a kis folyadék/kenőanyag vagy levegő áramlást igénylő gépek, berendezések hűtési/kenési vagy lefúvatási feladatára használt csőrendszer csatlakozója. A gömbcsatlakozók fontos induló vagy csővégi elemei a Loc-Line rendszereknek hiszen ezek segítik a csőcsatlakozást, hogy ezt a kíváló flexibilitású rendszert tudjuk használni. A Loc-Line rendszerének különleges gömbszoknya kialakítása az, mely lehetővé teszi, hogy kézzel állítható tetszőlegesen a cső és fúvóka pozíció, így az irány beállítható tetszés szerint. Ennek a különleges és a Loc-Line által elsőként kifejlesztett gömbszoknya rendszernek köszönhető a termék további számtalan előnye, melyek a teljesség igénye nélkül a következők:

• A hajlítások nem csökkentik a cső belső keresztmetszetét, így állandó a folyadék/gáz áramlási ellenállása és nem okoz anyagfáradást, csőrendszer törést, szemben a hagyományos rézcsövekhez képest.
• A Loc-Line csőrendszer alaptermékei acetal copolimerből készülnek, melyek elektromosan szigetelnek, így használatuk ideális szikraforgácsoló gépekhez.
• A fúvóka vagy csőrendszer pozícionálása egyszerűen és visszarúgózás nélkül megvalósítható akár kézzel igazítva és megmarad a kívánt helyzetben, így például a gép vibrációja nem okozza az elemek elmozdulását.
• A rendszert alacsony nyomásra fejlesztették (30-50 PSI = kb. 2-3.5bar) mely függ a cső hosszától, a hajlítások szögétől, a különböző fúvókák/szórófejek és egyéb kiegészítők fajtájától/jellegétől és a szállított anyag konzisztenciájától is. Ez ettől eltérő főleg magasabb nyomásértékek használatához helyi körülmények közötti tesztelés ajánlott!
• Az elemek anyaga és kialakítása olyan, hogy nem sérti meg a dolgozó kezét, így használata megfelelően betartott üzemi körülmények között biztonságos!

A Loc-Line acetál copolimerből készült elemei az alábbi jellemző anyagok szállítására ajánlott: aceton, alkoholok, etanol, benzin, lakkbenzin, olajok, zsírok, kenőanyagok, nátriumhidroxid, közönséges mosó vegyszerek, víz és levegő maximum 77 °C hőmérsékletig.

A Loc-Line acetál copolimerből készült elemei nem használhatók: savak, ammónium hidroxid, erős lúgok, Hypochlorit ion oldat, Nátriumhypochlorite továbbítására, szállítására. Ezek némelyikére a saválló rendszer elemei nyújthatnak megoldást!

További elterjedt szerszámnevek: 1/8"-os belső menetes gömbcsatlakozó, 1/8-os belső menetű csatlakozó, 1/8" NPT belsőmenetes belső gömbcsatlakozó, 1/8" kúpos menetes belső gömbcsatlakozó, 1/8 FNPT gömbcsatlakozó, 1/4″ Socket to 1/8″ FNPT.

A termék jellemzői és tulajdonságai:

• Méret: 1/4" FNPT
• Forma: Belsőmenetes (bm.) belső gömbcsatlakozó,
• Anyaga: acetál copolimer,
• Hossz: 21mm,
• Oldáshoz/megfeszítéshez használható kulcs mérete: 9/16" (14,3 mm)
• Olvadáspont: 165 °C,
• Max. üzemi hőmérséklet: 77 °C,
• Nyomás értékek: 30-50 PSI (kb 2-3.5bar),
• Gyártó: Loc-Line,
• Cikkszám (rendelési más néven katalógus szám): 141411

Felhasználási terület:

1/8" NPT külső menethez csatlakoztatható 1/8" FNPT belső menetű belső gömbcsatlakozó, mely biztosítja az ANSI szabványú menetcsatlakozásoknál a tömítettséget és a Loc-Line elemek csatlakoztathatóságát a gömbvéghez. Így lesz tökéletes választás a kis hűtőfolyadék/kenőanyag-áramlást igénylő folyamatok, gépek és megmunkálási folyamatelemek hűtésére/kenésére, továbbá kis és könnyű forgácsanyagok pontos lefúvatására használt csőrendszer speciális végelemeként.

További alkatrészekből, csövekből, záró csapokból, fúvókákból, fittingekből és ezek készleteiből is rendkívül széles a választék áruházunkban. Nézzen szét további termékeink közt is!

Egyedi igényre külön rendelésre, de csak nagyobb kiszerelési egységben fekete és szürke színben is rendelhető!

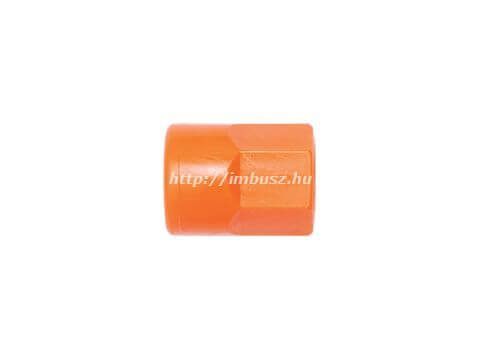

A kép illusztráció! A szerszám kinézete a valóságban kis mértékben eltér!
