1/4 Y elágazó - Loc-Line - 141408

Ø1/4" belső csőkeresztmetszetű (d=6,35 mm) 120°-os Y elágazó szegmens flexibilis hűtőfolyadék csőrendszerhez - Loc-Line - 141408

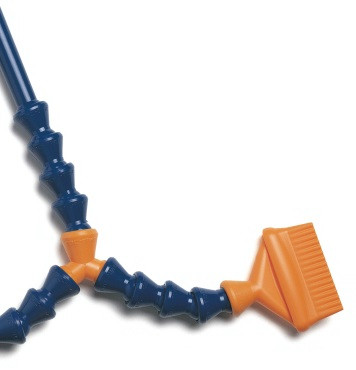

1/4-es Loc-Line rendszerhez kapcsolható Y elágazó mely segítségével kétfelé ágaztatható a csőrendszer. Az Y elágazó tetszőleges helyre elhelyezhető a csőrendszeren belül és segítségével a csatlakozás után két irányba tovább vihető a hűtő vagy kenőanyag. Csővégnél akár eltérő, de azonos fúvókákkal megvalósítható pl. nagyobb szélességű terület lefedése vagy eltérő területek lefedése hűtő/kenő anyaggal. További csőszakaszok hozzácsatolásával eltérő kenési feladatokat is elláthatunk egy időben úgy, hogy ha egyetlen induló csatlakozás áll csak rendelkezésre. Az Y ág két szára 120°-os szöget zár be egymással. Y elágazó segítségével könnyen megvalósítható 2 irányú hűtés/kenés vagy lefúvatás. Több Y elágazó is csatlakoztatható egymás után, így még további leágazások kialakítása lehetséges, de legyen figyelemmel a maximális szállítási kapacitásra és az elágazás utáni nyomáscsökkenésre! A Loc-Line által elsőként kifejlesztett gömbszoknya rendszernek köszönhető a termék további számtalan előnye, melyek a teljesség igénye nélkül a következők:

• A hajlítások nem csökkentik a cső belső keresztmetszetét, így állandó a folyadék/gáz áramlási ellenállása és nem okoz anyagfáradást, csőrendszer törést, szemben a hagyományos rézcsövekhez képest.
• A Loc-Line csőrendszer alaptermékei acetal copolimerből készülnek, melyek elektromosan szigetelnek, így használatuk ideális szikraforgácsoló gépekhez, de nem ritka, hogy kábeleleket vezetnek rajta keresztül és flexibilis védőcsőként használják, valamint tartókonzolt is építenek belőle.
• A cső vagy csőrendszer pozícionálása egyszerűen és visszarúgózás nélkül megvalósítható akár kézzel igazítva és megmarad a kívánt helyzetben, így például a gép vibrációja nem okozza az elemek elmozdulását.
• A rendszert alacsony nyomásra fejlesztették (30-50 PSI = kb. 2-3.5bar) mely függ a cső hosszától, a hajlítások szögétől, a különböző fúvókák/szórófejek és egyéb kiegészítők fajtájától/jellegétől és a szállított anyag konzisztenciájától is. Ez ettől eltérő főleg magasabb nyomásértékek használatához helyi körülmények közötti tesztelés ajánlott!
• Az elemek anyaga és kialakítása olyan, hogy nem sérti meg a dolgozó kezét, így használata megfelelően betartott üzemi körülmények között biztonságos!

A Loc-Line acetál copolimerből készült elemei az alábbi jellemző anyagok szállítására ajánlott: aceton, alkoholok, etanol, benzin, lakkbenzin, olajok, zsírok, kenőanyagok, nátriumhidroxid, közönséges mosó vegyszerek, víz és levegő maximum 77 °C hőmérsékletig.

A Loc-Line acetál copolimerből készült elemei nem használhatók: savak, ammónium hidroxid, erős lúgok, Hypochlorit ion oldat, Nátriumhypochlorite továbbítására, szállítására. Ezek némelyikére a saválló rendszer elemei nyújthatnak megoldást!

További elterjedt szerszámnevek: 1/4"-os Y elágazó, 1/4-es Y elágazó, Y csőelágazó 1/4-es rendszerhez, 6.35mm Y szegmenscső ág, modulos Y csőág  1/4-es, negyedes Loc-Line cső elágazó, 1/4" átmérőjű Y állítható cső leágazó, 1/4" flexibilis cső Y elágazó, 1/4" elemes cső Y ágazó, 1/4" kenőanyag cső elágazó Y forma, 1/4" kenőanyag továbbító cső ágaztató Y, 1/4" eszterga kés hűtő cső Y ág, 1/4" marófej kenőcső Y ágazó, 1/4 fúrószár hűtőcső Y ág, 1/4" CNC gép hűtőcső Y elágazás, 1/4" Loc-Line Y fitting

A termék jellemzői és tulajdonságai:

• Méret: 1/4"
• Forma: Y elágazó
• Csőkeresztmetszet: d=Ø6,35 mm belső legkisebb keresztmetszet, D=Ø16,2 mm legnagyobb külső csőátmérő (szoknya)
• Anyaga: acetál copolimer,
• Csőhossz: 25mm,
• Olvadáspont: 165 °C,
• Max. üzemi hőmérséklet: 77 °C,
• Nyomás és átfolyási értékek: 30-50 PSI (kb 2-3.5bar) 1.135- l/h,
• Gyártó: Loc-Line,
• Cikkszám (rendelési más néven katalógus szám): 141408

Felhasználási terület:

Leginkább kis hűtőfolyadék/kenőanyag-áramlást igénylő folyamatok, gépek és megmunkálási folyamatelemek hűtési/kenési anyagainak továbbítása céljából használt csőrendszer további elágaztatására vagy több fúvóka egyidejű felhasználhatóságára illetve használható még eltérő csőszakaszok kiépítésére azonos kiindulópontból, de még számtalan lehetőséget nyújt ez a kis elem. (pl: CNC megmunkáló gépek, esztergák, marógépek, fúrógépek megminkálási területének több irányú kenése). Egyformán alkalmazható levegő/gáz halmazállapotú és cseppfolyós anyagok szállítására is, ezért levegő hűtés, forgács és egyéb anyagok lefúvatására kiépített csőrendszer elágazásához is alkalmas. Kisebb tartókonzolok készítésére és kábelátvezetésre is használható. Az akvarisztikában az akvárium levegőztetőjének további osztására is alkalmazzák. Számtalan egyéb megoldásra is megfelel (pl. játékbabák testébe is teszik, mert nem törik, szemben a drótokkal, valamint melegházak locsoló rendszerében is használják).

Tipp:

További alkatrészekből, csövekből, szórófejekből, záró csapokból, menetes csatlakozókból, fittingekből és ezek készleteiből is rendkívül széles a választék áruházunkban. Nézzen szét további termékeink közt is!

Egyedi igényre külön rendelésre, de csak nagyobb kiszerelési egységben fekete és szürke színben is rendelhető!

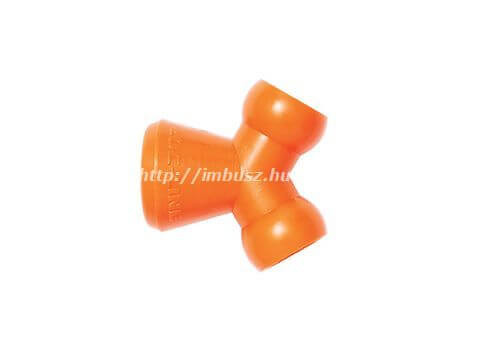

A kép illusztráció! A szerszám kinézete a valóságban kis mértékben eltér!
