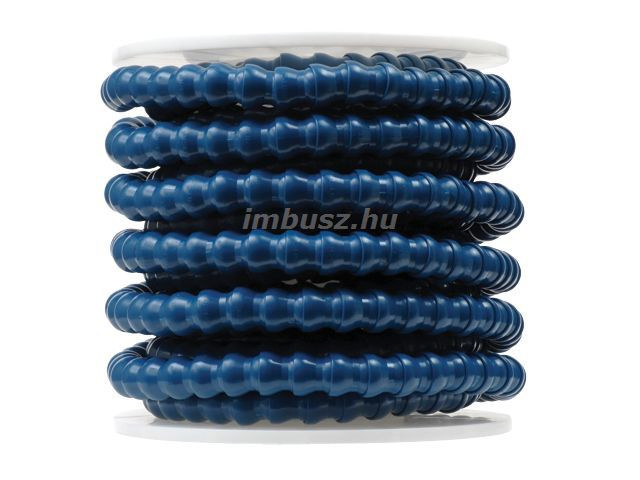

15,2 m flexibilisen állítható szegmenscső / hűtőcső (648db szegmens) tekercsben - Loc-Line - 69541
Az 3/4 inches rövidszegmenses cső a Loc-Line rendszer alapterméke. A 3/4" (háromnegyed colos) rendszer a Loc-Line modulos csőrendszerének harmadik mérete. A legalább 19 mm (közel 20mm) belső keresztmetszetű flexibilisen állítható cső legnagyobb kiszerelési egysége egy tekercs mely 108db 161501 cikkszámú 146mm-es csövet tartalmaz. A 648 szegmenscsőből álló csőszakasz teljes hossza 15200 mm azaz 15,2m (kb.50 láb). A Loc-Line rendszerének különleges gömbszoknya kialakítása az, mely lehetővé teszi, hogy kézzel állítható tetszőlegesen a csőpozíció, így a hossza és az irány is beállítható tetszés szerint. A szükséges csőhossz további szegmensek hozzákapcsolásával vagy a legkisebb egységig (1 szegmens) tetszőlegesen toldható/szétpattintható. Ennek a különleges és a Loc-Line által elsőként kifejlesztett gömbszoknya rendszernek köszönhető a termék további számtalan előnye, melyek a teljesség igénye nélkül a következők:
- A hajlítások nem csökkentik a cső belső keresztmetszetét, így állandó a folyadék/gáz áramlási ellenállása és nem okoz anyagfáradást, csőrendszer törést, szemben a hagyományos rézcsövekhez képest.
- A Loc-Line csőrendszer alaptermékei acetál kopolimerből készülnek, melyek elektromosan szigetelnek, így használatuk ideális szikraforgácsoló gépekhez, de nem ritka, hogy kábeleleket vezetnek rajta keresztül és flexibilis védőcsőként használják, valamint tartókonzolt is építenek belőle.
- A cső vagy csőrendszer pozícionálása egyszerűen és visszarúgózás nélkül megvalósítható akár kézzel igazítva és megmarad a kívánt helyzetben, így például a gép vibrációja nem okozza az elemek elmozdulását.
- A 3/4" rendszert alacsony nyomásra fejlesztették (10-20 PSI = kb. 0,7-1,3bar) mely függ a cső hosszától, a hajlítások szögétől, a különböző fúvókák/szórófejek és egyéb kiegészítők fajtájától/jellegétől és a szállított anyag konzisztenciájától is. Ez ettől eltérő főleg magasabb nyomásértékek használatához helyi körülmények közötti tesztelés ajánlott!
- Az elemek anyaga és kialakítása olyan, hogy nem sérti meg a dolgozó kezét, így használata megfelelően betartott üzemi körülmények között biztonságos!
A Loc-Line acetál kopolimerből készült elemei az alábbi jellemző anyagok szállítására ajánlott: aceton, alkoholok, etanol, benzin, lakkbenzin, olajok, zsírok, kenőanyagok, nátriumhidroxid, közönséges mosó vegyszerek, víz és levegő maximum 77 °C hőmérsékletig.
A Loc-Line acetál kopolimerből készült elemei nem használhatók: savak, ammónium hidroxid, erős lúgok, Hypochlorit ion oldat, Nátriumhypochlorite továbbítására, szállítására. Ezek némelyikére a kisebb méretű saválló rendszer elemei nyújthatnak megoldást!
További elterjedt szerszámnevek: 3/4"-os szegmenscső tekercsben, 3/4-es szegmenscső tekercses, 648db hűtőcső szegmens tekercsben, 19mm szegmenscső tekercs, rövidszegmenses hűtőcső 3/4-es 15.2m, 3/4" szegmenscső 15200mm , modulos cső 3/4-es 50 láb, háromnegyedes Loc-Line cső 1 tekercs, 3/4" átmérőjű állítható cső tekercsben, 15.2m 3/4" flexibilis cső, 15.2m 3/4" elemes cső, Loc-Line 3/4" kenőanyag cső, 3/4" kenőanyag továbbító cső 108, 3/4" eszterga kés hűtő cső tekercsben, 3/4" marófej kenőcső tekercsben, 3/4 fúrószár hűtőcső tekercses, 3/4" CNC gép hűtőcső 1 tekercs 15,2m, 3/4" ID System Hose 50 Foot Coil Loc-Line Hose.
A termék jellemzői és tulajdonságai:
- Méret: 3/4"x15,2 m
- Forma: rövidszegmenses cső
- Csőkeresztmetszet: d=Ø19 mm belső legkisebb keresztmetszet, D=Ø31,3 mm legnagyobb külső csőátmérő (szoknya)
- Anyaga: acetál kopolimer,
- Csőhossz: 15200 mm = 15,2m (648 db szegmens kb. 50 láb hosszú),
- Olvadáspont: 165 °C,
- Max. üzemi hőmérséklet: 77 °C,
- Nyomás és átfolyási értékek: 10-20 PSI (kb. 0.7-1.3bar) 5.180- l/h,
- Gyártó: Loc-Line,
- Cikkszám (rendelési más néven katalógus szám): 69541
Felhasználási terület:

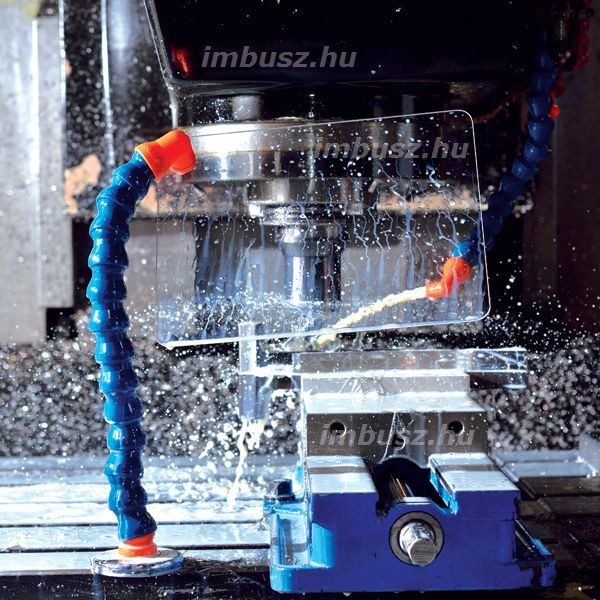

Az 3/4" szegmenscső tekercsben tökéletes választás nagy hűtőfolyadék/kenőanyag-áramlást igénylő folyamatok, gépek és megmunkálási folyamatelemek hűtésére/kenésére. A tekercs 648 db szegmenst tartalmaz, melyek folyama bárhol megbontható, toldható, vagy összeépíthető egyéb alkatrésszel, szórófejjel vagy zárócsappal, esetleg egyéb kiegészítőkkel illetve menetes csatlakozókkal. Nagy rendszerek építésére ajánlott kiszerelés.
Tipp:
A könnyebb és gyorsabb szerelés érdekében rendeljen hozzá szerelőfogót is!
További alkatrészekből, szórófejekből, záró csapokból, menetes csatlakozókból, fittingekből és ezek készleteiből is rendkívül széles a választék áruházunkban. Nézzen szét további termékeink közt is!
Egyedi igényre külön rendelésre, fekete és szürke színben is rendelhető!
A kép illusztráció! A szerszám kinézete a valóságban kis mértékben eltérhet!
