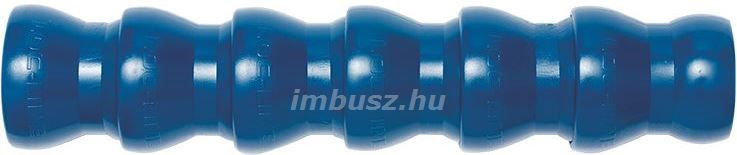

146 mm hosszú Ø3/4" belső csőkeresztmetszetű (d=19,5 mm) rövidszegmenses flexibilis hűtőcső/szegmenscső (6db elem) - Loc-Line - 161501
A 3/4 inches rövidszegmenses cső a Loc-Line rendszer alapterméke. A 3/4" (háromnegyed colos) rendszer a Loc-Line modulos csőrendszerének harmadik mérete. A közel 20 mm belső keresztmetszetű flexibilisen állítható merev falú cső legkisebb megvásárolható egysége 6db szegmenst tartalmaz. A 6 szegmensből álló csőszakasz teljes hossza 153mm, hasznos hossz 146 mm. A Loc-Line rendszerének különleges gömbszoknya kialakítása az, mely lehetővé teszi, hogy kézzel állítható tetszőlegesen a csőpozíció, így a hossza és az irány is beállítható tetszés szerint. A szükséges csőhossz további szegmensek hozzákapcsolásával vagy a legkisebb egységig (1 szegmens) tetszőlegesen toldható/szétpattintható. Ennek a különleges és a Loc-Line által elsőként kifejlesztett gömbszoknya rendszernek köszönhető a termék további számtalan előnye, melyek a teljesség igénye nélkül a következők:
- A hajlítások nem csökkentik a cső belső keresztmetszetét, így állandó a folyadék/gáz áramlási ellenállása és nem okoz anyagfáradást, csőrendszer törést, szemben a hagyományos rézcsövekhez képest.
- A Loc-Line csőrendszer alaptermékei acetál kopolimerből készülnek, melyek elektromosan szigetelnek, így használatuk ideális szikraforgácsoló gépekhez, de nem ritka, hogy kábeleleket vezetnek rajta keresztül és flexibilis védőcsőként használják, valamint tartókonzolt is építenek belőle.
- A cső vagy csőrendszer pozícionálása egyszerűen és visszarúgózás nélkül megvalósítható akár kézzel igazítva és megmarad a kívánt helyzetben, így például a gép vibrációja nem okozza az elemek elmozdulását.
- A 3/4 rendszert alacsony nyomásra fejlesztették (10-20 PSI = kb. 0,7-1,3 bar) mely függ a cső hosszától, a hajlítások szögétől, a különböző fúvókák/szórófejek és egyéb kiegészítők fajtájától/jellegétől és a szállított anyag konzisztenciájától is. Ez ettől eltérő főleg magasabb nyomásértékek használatához helyi körülmények közötti tesztelés ajánlott!
- Az elemek anyaga és kialakítása olyan, hogy nem sérti meg a dolgozó kezét, így használata megfelelően betartott üzemi körülmények között biztonságos!
A Loc-Line acetál kopolimerből készült elemei az alábbi jellemző anyagok szállítására ajánlott: aceton, alkoholok, etanol, benzin, lakkbenzin, olajok, zsírok, kenőanyagok, nátriumhidroxid, közönséges mosó vegyszerek, víz és levegő maximum 77 °C hőmérsékletig.
A Loc-Line acetál kopolimerből készült elemei nem használhatók: savak, ammónium hidroxid, erős lúgok, Hypochlorit ion oldat, Nátriumhypochlorite továbbítására, szállítására. Ezek némelyikére a saválló rendszer elemei nyújthatnak megoldást!
További elterjedt szerszámnevek: 3/4"-os szegmenscső, 3/4-es szegmenscső, 146mm szegmenscső, 153mm szergmenscső, 19mm szegmenscső, 20mm szegmenscső, rövidszegmenses hűtőcső 3/4-es, 3/4" szegmenscső, modulos cső 3/4-es, háromnegyedes Loc-Line cső, 3/4" átmérőjű állítható cső, 3/4" flexibilis cső, 3/4" elemes cső, 3/4" kenőanyag cső, 3/4" kenőanyag továbbító cső, 3/4" eszterga kés hűtő cső, 3/4" marófej kenőcső, 3/4 fúrószár hűtőcső, 3/4" CNC gép hűtőcső, 3/4" Loc-Line Hose,
A termék jellemzői és tulajdonságai:
- Méret: 3/4"x146 mm
- Forma: rövidszegmenses cső
- Csőkeresztmetszet: d=Ø19,5 mm belső legkisebb keresztmetszet, D=Ø31,3 mm legnagyobb külső csőátmérő (szoknya)
- Anyaga: acetál kopolimer,
- Csőhossz: 153mm (6 db szegmens),
- Olvadáspont: 165 °C,
- Max. üzemi hőmérséklet: 77 °C,
- Nyomás és átfolyási értékek: 10-20 PSI (kb 0,7-1,3 bar) 5.180- l/h,
- Gyártó: Loc-Line,
- Cikkszám (rendelési más néven katalógus szám): 161501
Felhasználási terület:
Leginkább nagy hűtőfolyadék/kenőanyag-áramlást igénylő folyamatok, gépek és megmunkálási folyamatelemek hűtési/kenési anyagainak továbbítása céljából használják (pl: CNC megmunkáló gépek, esztergák, marógépek, fúrógépek). Egyformán alkalmazható levegő/gáz halmazállapotú és cseppfolyós anyagok szállítására is, ezért levegő hűtés, forgács és egyéb anyagok lefúvatására is alkalmas. Kisebb-nagyobb tartókonzolok készítésére és kábelátvezetésre is használható. Élelemiszeripari felhasználása is fokozottan elterjedt (sütemények-tészták, krémek, lekvárok, pudingok adagolása) Mozgáskorlátozottak kiegészítőit is készítik belőle. Dizájn tartók is készíthetők belőle.
Tipp:
További alkatrészekből, szórófejekből, záró csapokból, menetes csatlakozókból, fittingekből és ezek készleteiből is rendkívül széles a választék áruházunkban. Nézzen szét további termékeink közt is!
Feketében raktárról, nagyobb kiszerelési egységben rendelésre fekete és szürke színben is rendelhető!
A kép illusztráció! A szerszám kinézete a valóságban kis mértékben eltér!
