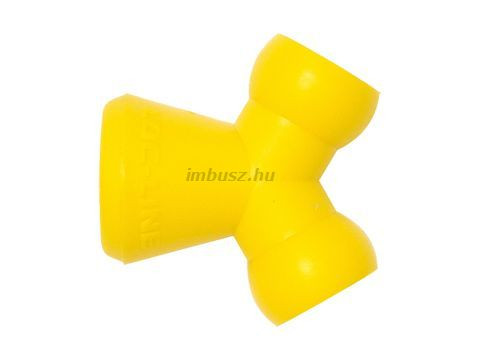

1/4 saválló Y elágazó - Loc-Line - 145408

Ø1/4" belső csőkeresztmetszetű (d=6,35 mm) 120°-os saválló Y elágazó szegmens flexibilis hűtőfolyadék csőrendszerhez - Loc-Line - 145408

A Loc-Line hagyományos fleximodul rendszerei mellett saválló megoldással is segíti a fokozott vegyi környezetben, elsősorban sós és savas közegben szükséges felhasználási körülményeket. A saválló 1/4 Y elágazó nyomás és szállítási paramétereiben teljesen megegyezik a normál 1/4 Y elágazóval, viszont poliészter anyagának köszönhetően eltérő anyagok szállítására alkalmas. Az 1/4-es poliészter Y csatlakozó magasabb (246ºC) olvadáspontjának köszönhetően egyes esetekben magasabb csúcsterhelési hőmérséklettel is megbírkózik a hagyományos rendszerhez képest.

A Loc-Line saválló poliészterből készült elemei az alábbi jellemző anyagok szállítására ajánlott: savak (70ºC alatt), alkoholok, aromás higítók, benzin, olajok, zsírok, kenőanyagok, hidrogén karbonát, só oldatok, víz (70ºC felett is!).

A Loc-Line saválló poliészterből készült elemei nem használhatók: aceton, 70ºC felett savak, közönséges mosó vegyszer, lúgok(erős), etilacetát, szállítására. Ezek némelyikére a hagyományos rendszer elemei nyújthatnak megoldást!

1/4-es Loc-Line rendszerhez kapcsolható saválló Y elágazó mely segítségével kétfelé ágaztatható a csőrendszer. Az Y elágazó tetszőleges helyre elhelyezhető a csőrendszeren belül és segítségével a csatlakozás után két irányba tovább vihető a hűtő vagy kenőanyag. Csővégnél akár eltérő, de azonos fúvókákkal megvalósítható pl. nagyobb szélességű terület lefedése vagy eltérő területek lefedése hűtő/kenő anyaggal. További csőszakaszok hozzácsatolásával eltérő kenési feladatokat is elláthatunk egy időben úgy, hogy ha egyetlen induló csatlakozás áll csak rendelkezésre. Az Y ág két szára 120°-os szöget zár be egymással. Y elágazó segítségével könnyen megvalósítható 2 irányú hűtés/kenés vagy lefúvatás. Több Y elágazó is csatlakoztatható egymás után, így még további leágazások kialakítása lehetséges, de legyen figyelemmel a maximális szállítási kapacitásra és az elágazás utáni nyomáscsökkenésre!

További elterjedt szerszámnevek: 1/4"-os saválló Y elágazó, saválló 1/4-es Y elágazó, Y csőelágazó 1/4-es saválló rendszerhez, 6.35mm saválló Y szegmenscső ág, modulos Y csőág 1/4-es saválló kivitel, saválló negyedes Loc-Line cső elágazó, 1/4" átmérőjű Y állítható saválló cső leágazó, saválló 1/4" flexibilis cső Y elágazó, 1/4" elemes cső saválló Y ágazó, 1/4" kenőanyag cső elágazó saválló Y forma, 1/4" kenőanyag továbbító cső ágaztató Y saválló, saválló 1/4" eszterga kés hűtő cső Y ág, 1/4" marófej kenőcső saválló Y ágazó, 1/4 fúrószár hűtőcső Y ág, 1/4" saválló CNC gép hűtőcső Y elágazás, 1/4" Loc-Line Acid Resistant Y fitting

A termék jellemzői és tulajdonságai:

• Méret: 1/4"
• Forma: Y elágazó
• Csőkeresztmetszet: d=Ø6,35 mm belső legkisebb keresztmetszet, D=Ø16,2 mm legnagyobb külső csőátmérő (szoknya)
• Anyaga: saválló poliészter,
• Csőhossz: 25mm,
• Olvadáspont: 246 °C,
• Max. üzemi hőmérséklet: 77 °C,
• Nyomás és átfolyási értékek: 30-50 PSI (kb 2-3.5bar) 1.135- l/h,
• Gyártó: Loc-Line,
• Cikkszám (rendelési más néven katalógus szám): 145408

Felhasználási terület:

Leginkább kis hűtőfolyadék/kenőanyag-áramlást igénylő folyamatok, gépek és megmunkálási folyamatelemek hűtési/kenési anyagainak továbbítása (kiemelten sós és savas környezetben) céljából használt csőrendszer további elágaztatására vagy több fúvóka egyidejű felhasználhatóságára illetve használható még eltérő csőszakaszok kiépítésére azonos kiindulópontból, de még számtalan lehetőséget nyújt ez a kis elem. (pl: CNC megmunkáló gépek, esztergák, marógépek, fúrógépek megminkálási területének több irányú kenése). Egyformán alkalmazható levegő/gáz halmazállapotú és cseppfolyós anyagok szállítására is, ezért levegő hűtés, forgács és egyéb anyagok lefúvatására kiépített csőrendszer elágazásához is alkalmas. Kisebb tartókonzolok készítésére és kábelátvezetésre is használható. Az akvarisztikában az akvárium levegőztetőjének további osztására is alkalmazzák. Számtalan egyéb megoldásra is megfelel (pl. játékbabák testébe is teszik, mert nem törik, szemben a drótokkal, valamint melegházak locsoló rendszerében is használják).

Csak citromsárga színben rendelhető!

A kép illusztráció! A szerszám kinézete a valóságban kis mértékben eltérhet!
