1/4x4x90mm hosszúszegmens cső és rögzítő gyűrű készlet (8 részes) - Loc-Line - 41475

4x90 mm hosszú 1/4" belső csőkeresztmetszetű (d=6,35 mm) hosszúszegmens fleximodul hűtőcső/kenőcső és rögzítő gyűrű készlet - 8 részes (4db cső és 4db bilincs) - Loc-Line - 41475

Az 1/4" (negyed colos) rendszer a Loc-Line modulos csőrendszerének legkisebb mérete. A 90mm hosszú szegmenscső hosszabb csőszakaszok építésénél alkalmazott csőtípus, mely segítségével csökkenthető a csatlakozások száma és a kiegészítve az 1/4-es rögzítő gyűrűvel magasabb nyomásértéken üzemeltethető a rendszer vagy minimalizálható a csőrendszer elmozdulása. A 6,35 mm belső keresztmetszetű több elem összekapcsolásakor flexibilisen állítható hosszúszegmens cső készlet 4 db csövet és 4db rögzítő gyűrűt tartalmaz. A Loc-Line rendszerének különleges gömbszoknya kialakítása az, mely lehetővé teszi, hogy kézzel állítható tetszőlegesen a csőpozíció, így a hossza és az irány is beállítható tetszés szerint. A hosszúszegmens cső csatlakozása 28-fokos szögben tetszőleges irányban állítható. A szükséges csőhossz további szegmensek hozzákapcsolásával vagy a legkisebb egységig (1 szegmens) tetszőlegesen toldható/szétpattintható. Ennek a különleges és a Loc-Line által elsőként kifejlesztett gömbszoknya rendszernek köszönhető a termék további számtalan előnye, melyek a teljesség igénye nélkül a következők:

• A hajlítások nem csökkentik a cső belső keresztmetszetét, így állandó a folyadék/gáz áramlási ellenállása és nem okoz anyagfáradást, csőrendszer törést, szemben a hagyományos rézcsövekhez képest.
• A Loc-Line csőrendszer alaptermékei acetal copolimerből készülnek, melyek elektromosan szigetelnek, így használatuk ideális szikraforgácsoló gépekhez, de nem ritka, hogy kábeleleket vezetnek rajta keresztül és flexibilis védőcsőként használják, valamint tartókonzolt is építenek belőle.
• A cső vagy csőrendszer pozícionálása egyszerűen és visszarúgózás nélkül megvalósítható akár kézzel igazítva és megmarad a kívánt helyzetben, így például a gép vibrációja nem okozza az elemek elmozdulását.
• A rendszert alacsony nyomásra fejlesztették (30-50 PSI = kb. 2-3.5bar) mely függ a cső hosszától, a hajlítások szögétől, a különböző fúvókák/szórófejek és egyéb kiegészítők fajtájától/jellegétől és a szállított anyag konzisztenciájától is. Ez ettől eltérő főleg magasabb nyomásértékek használatához helyi körülmények közötti tesztelés ajánlott!
• Az elemek anyaga és kialakítása olyan, hogy nem sérti meg a dolgozó kezét, így használata megfelelően betartott üzemi körülmények között biztonságos!

A Loc-Line acetál copolimerből készült elemei az alábbi jellemző anyagok szállítására ajánlott: aceton, alkoholok, etanol, benzin, lakkbenzin, olajok, zsírok, kenőanyagok, nátriumhidroxid, közönséges mosó vegyszerek, víz és levegő maximum 77 °C hőmérsékletig.

A Loc-Line acetál copolimerből készült elemei nem használhatók: savak, ammónium hidroxid, erős lúgok, Hypochlorit ion oldat, Nátriumhypochlorite továbbítására, szállítására. Ezek némelyikére a saválló rendszer elemei nyújthatnak megoldást!

További elterjedt szerszámnevek: 1/4"-os Hosszúszegmens cső készlet , 1/4-es Hosszúszegmens cső készlet, 90mm szegmenscső és bilincs készlet, 6.35mm szegmenscső készlet rögzítő gyűrűvel, 1/4" Loc-Line Extended Element Kit with Clamps

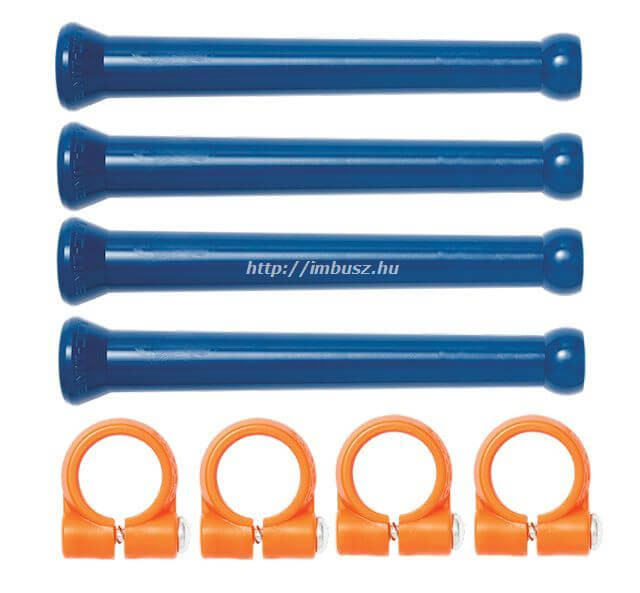

A Loc-Line 41475 cikkszámú 8 részes készlet tartalma: 4-4db 1/4"-es hosszúszegmens cső és rögzítő gyűrű

A termék jellemzői és tulajdonságai:

• Méret: 4x1/4"x90 mm cső és 1/4" rögzítő gyűrű
• Forma: hosszúszegmens cső

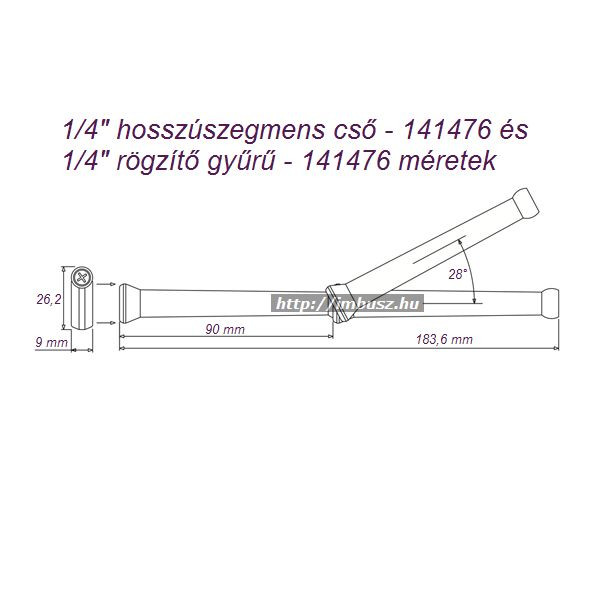

• Csőkeresztmetszet: d=Ø6,35 mm belső legkisebb keresztmetszet, D=Ø16,2 mm legnagyobb külső csőátmérő (szoknya)
• Anyaga: acetál copolimer,
• Csőhossz: kb. 4x90mm (4 db szegmens),
• Olvadáspont: 165 °C,
• Max. üzemi hőmérséklet: 77 °C,
• Nyomás és átfolyási értékek: 30-50 PSI (kb 2-3.5bar) 1.135- l/h,
• Gyártó: Loc-Line,
• Cikkszám (rendelési más néven katalógus szám): 41475

Felhasználási terület:

Az 1/4" Hosszúszegmens cső készlet tökéletes választás kis hűtőfolyadék/kenőanyag-áramlást igénylő folyamatok, gépek és megmunkálási folyamatelemek hűtésére/kenésére, továbbá egy Loc-Line rendszer azon részeként, ahol csökkenteni szeretnénk a csatlakozások számát. A készletben található rogzítőgyűrűk segítségével extrem módon minimalizálható a csőszakasz elmozdulása és nagy mértékben javul a rendszer nyomástűrő képessége. A teljes terhelhetőség helyi körülmények közötti tesztelés mellet ellenőrizhető.

Tipp:

További alkatrészekből, szórófejekből, záró csapokból, menetes csatlakozókból, fittingekből és ezek készleteiből is rendkívül széles a választék áruházunkban. Nézzen szét további termékeink közt is!

Egyedi igényre külön rendelésre, de csak nagyobb kiszerelési egységben fekete és szürke színben is rendelhető!

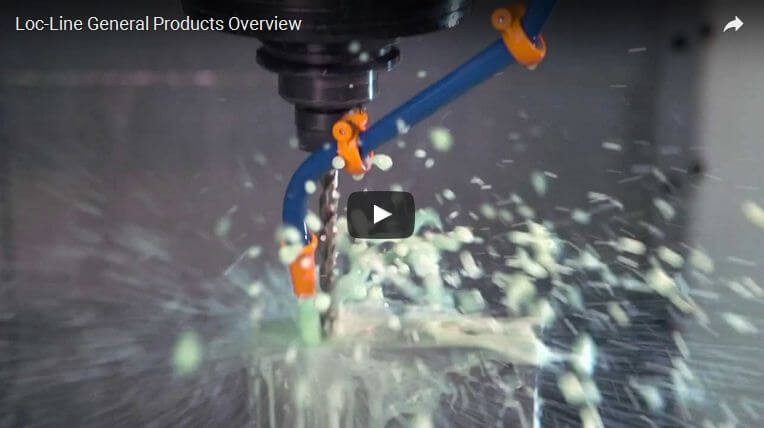

Loc-Line® Fleximodul csőrendszer általános felhasználási területei és bemutatása
