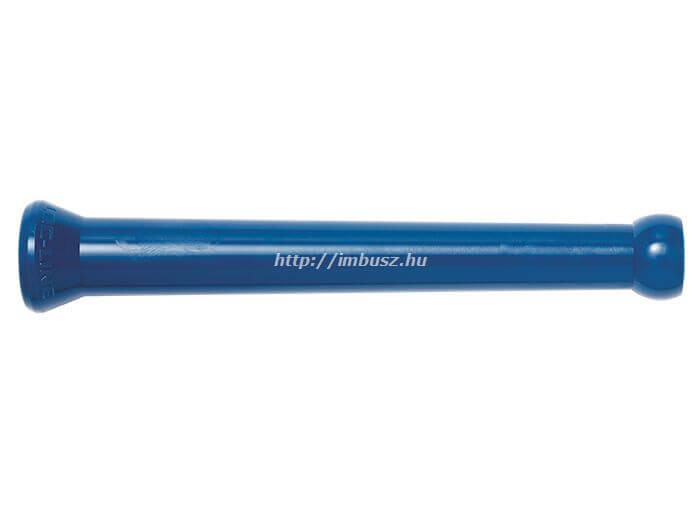

1/4x90mm hosszúszegmens cső - Loc-Line - 141476

90 mm hosszú 1/4" belső csőkeresztmetszetű (d=6,35 mm) hosszúszegmens flexibilis hűtőcső/szegmenscső - Loc-Line - 141476

Az 1/4" (negyed colos) rendszer a Loc-Line modulos csőrendszerének legkisebb mérete. A 90mm hosszú szegmenscső hosszabb csőszakaszok építésénél alkalmazott csőtípus, mely segítségével csökkenthető a csatlakozások száma és a kiegészítve az 1/4-es rögzítő gyűrűvel magasabb nyomásértéken üzemeltethető a rendszer vagy minimalizálható a csőrendszer elmozdulása. A 6,35 mm belső keresztmetszetű több elem összekapcsolásakor flexibilisen állítható hosszúszegmens cső darabra kapható. A Loc-Line rendszerének különleges gömbszoknya kialakítása az, mely lehetővé teszi, hogy kézzel állítható tetszőlegesen a csőpozíció, így a hossza és az irány is beállítható tetszés szerint. A szükséges csőhossz további szegmensek hozzákapcsolásával vagy a legkisebb egységig (1 szegmens) tetszőlegesen toldható/szétpattintható. Ennek a különleges és a Loc-Line által elsőként kifejlesztett gömbszoknya rendszernek köszönhető a termék további számtalan előnye, melyek a teljesség igénye nélkül a következők:

• A hajlítások nem csökkentik a cső belső keresztmetszetét, így állandó a folyadék/gáz áramlási ellenállása és nem okoz anyagfáradást, csőrendszer törést, szemben a hagyományos rézcsövekhez képest.
• A Loc-Line csőrendszer alaptermékei acetal copolimerből készülnek, melyek elektromosan szigetelnek, így használatuk ideális szikraforgácsoló gépekhez, de nem ritka, hogy kábeleleket vezetnek rajta keresztül és flexibilis védőcsőként használják, valamint tartókonzolt is építenek belőle.
• A cső vagy csőrendszer pozícionálása egyszerűen és visszarúgózás nélkül megvalósítható akár kézzel igazítva és megmarad a kívánt helyzetben, így például a gép vibrációja nem okozza az elemek elmozdulását.
• A rendszert alacsony nyomásra fejlesztették (30-50 PSI = kb. 2-3.5bar) mely függ a cső hosszától, a hajlítások szögétől, a különböző fúvókák/szórófejek és egyéb kiegészítők fajtájától/jellegétől és a szállított anyag konzisztenciájától is. Ez ettől eltérő főleg magasabb nyomásértékek használatához helyi körülmények közötti tesztelés ajánlott!
• Az elemek anyaga és kialakítása olyan, hogy nem sérti meg a dolgozó kezét, így használata megfelelően betartott üzemi körülmények között biztonságos!

A Loc-Line acetál copolimerből készült elemei az alábbi jellemző anyagok szállítására ajánlott: aceton, alkoholok, etanol, benzin, lakkbenzin, olajok, zsírok, kenőanyagok, nátriumhidroxid, közönséges mosó vegyszerek, víz és levegő maximum 77 °C hőmérsékletig.

A Loc-Line acetál copolimerből készült elemei nem használhatók: savak, ammónium hidroxid, erős lúgok, Hypochlorit ion oldat, Nátriumhypochlorite továbbítására, szállítására. Ezek némelyikére a saválló rendszer elemei nyújthatnak megoldást!

További elterjedt szerszámnevek: 1/4"-os hosszúszegmens cső , 1/4-es hosszúszegmens cső, 90mm szegmenscső, 6.35mm szegmenscső, modulos hosszúszegmens cső 1/4-es, Loc-Line Extended Element for 1/4" ID System

A termék jellemzői és tulajdonságai:

• Méret: 1/4"x90 mm
• Forma: hosszúszegmens cső
• Csőkeresztmetszet: d=Ø6,35 mm belső legkisebb keresztmetszet, D=Ø16,2 mm legnagyobb külső csőátmérő (szoknya)
• Anyaga: acetál copolimer,
• Csőhossz: 90mm (1 db szegmens),
• Olvadáspont: 165 °C,
• Max. üzemi hőmérséklet: 77 °C,
• Nyomás és átfolyási értékek: 30-50 PSI (kb 2-3.5bar) 1.135- l/h,
• Gyártó: Loc-Line,
• Cikkszám (rendelési más néven katalógus szám): 141476

Felhasználási terület:

Az 1/4" Hosszúszegmens cső tökéletes választás kis hűtőfolyadék/kenőanyag-áramlást igénylő folyamatok, gépek és megmunkálási folyamatelemek hűtésére/kenésére (pl: CNC megmunkáló gépek, esztergák, marógépek, fúrógépek), továbbá egy Loc-Line rendszer azon részeként, ahol csökkenteni szeretnénk a csatlakozások számát. Nagyobb nyomás esetén ajánlott a rögzítőgyűrűk használata. Egyformán alkalmazható levegő/gáz halmazállapotú és cseppfolyós anyagok szállítására is, ezért levegő hűtés, forgács és egyéb anyagok lefúvatására is alkalmas.

Tipp:

További alkatrészekből, szórófejekből, záró csapokból, menetes csatlakozókból, fittingekből és ezek készleteiből is rendkívül széles a választék áruházunkban. Nézzen szét további termékeink közt is!

Egyedi igényre külön rendelésre, de csak nagyobb kiszerelési egységben fekete és szürke színben is rendelhető!

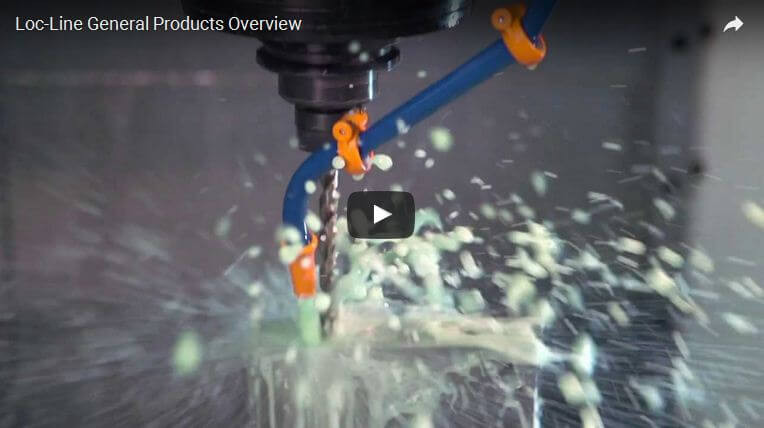

Loc-Line® Fleximodul csőrendszer általános felhasználási területei és bemutatása
