1/2-1/4 saválló szűkitő - Loc-Line - 156821

1/2" Loc-Line rendszerről 1/4" Loc-Line rendszerre szűkitő saválló átalakító - Loc-Line - 156821

A Loc-Line hagyományos fleximodul rendszerei mellett saválló megoldással is segíti a fokozott vegyi környezetben, elsősorban sós és savas közegben szükséges felhasználási körülményeket. A 1/2-1/4 saválló szűkítő nyomás és szállítási paramétereiben teljesen megegyezik a normál 1/2-1/4 szűkítővel, viszont poliészter anyagának köszönhetően eltérő anyagok szállítására alkalmas. Az 1/2-1/4-es poliészter szűkítő csatlakozó magasabb (246ºC) olvadáspontjának köszönhetően egyes esetekben magasabb csúcsterhelési hőmérséklettel is megbírkózik a hagyományos rendszerhez képest.

Amikor az alapcső rendszer kiépítése nagyobb méretből történik, (pl:1/2-es rendszer) és azzal szembesülünk, hogy esetleg nem áll rendelkezésre a megfelelő szórófej ebben a méretben, vagy több elágazás esetén a csőkeresztmetszet bővülése túl nagy nyomáséssel járna és nem tudja a fúvóka a megfelelő távolságból kiszolgálni feladatát, akkor igazán szerencsés a szűkítő alkalmazása. De még számtalan helyzet indokolhatja azt, hogy szűkebb keresztmetszeten történjen a hűtő/kenő anyag szállítása, legyen az emulzió, egyéb folyadék, vagy levegő/gáz szállítás. Olyan esetben is nagy segítség, ez a kis szűkítő átalakító, ha túl nagy az induló menetcsatlakozás mérete (pl. csak 1/2" vagy 3/8"-os csatlakozással tudunk indulni és nem áll rendelkezésre egyéb menetes szűkítő elem, pl.: karmatyú.) Ilyenkor a  saválló kivitelű 1/2" rendszer induló menetes csatlakozójával megkezdhetjük a Loc-Line rendszerünk kiépítését és egy saválló 1/2-1/4" szűkítővel folytatni tudjuk kisebb 1/4" rendszerrel. Ha 1/2"-es saválló rendszerünket ágaztatni szeretnénk kisebb rendszerre, akkor ezzel saválló szűkítővel és egy 1/4" saválló Y elágazóval működhetünk tovább. Ennek további előnye, hogy eltérő helyen megvalósítható a szűkítés és elágazás. Összefoglalva ez a kis szűkítő átalakító elem rendkívül hasznos Loc-Line fitting adapter nagyobbról kisebb keresztmetszetre átakításhoz.

A Loc-Line saválló poliészterből készült elemei az alábbi jellemző anyagok szállítására ajánlott: savak (70ºC alatt), alkoholok, aromás higítók, benzin, olajok, zsírok, kenőanyagok, hidrogén karbonát, só oldatok, víz (70ºC felett is!).

A Loc-Line saválló poliészterből készült elemei nem használhatók: aceton, 70ºC felett savak, közönséges mosó vegyszer, lúgok(erős), etilacetát, szállítására. Ezek némelyikére a hagyományos rendszer elemei nyújthatnak megoldást!

A termék további elterjedt megnevezése: 1/2-1/4 saválló szűkítő műanyagból, 1/2"-1/4" szűkítő saválló csőcsatlakozó, 1/2-1/4-es saválló csatlakozó, saválló 1/2"-1/4" Loc-Line csőszűkítő, 1/2-1/4 szűkítő csatlakozó saválló kivitel, 1/2"-1/4" menet nélküli saválló csőszűkítő fitting, 1/2"-1/4" műanyag saválló szűkítő idom, 1/2" külső gömbről 1/4" belső gömbre csatlakoztatható saválló adapter átalakító, 1/2" to 1/4" Acid Resistant Adapter for Loc-Line System.

A termék jellemzői és tulajdonságai:

• Méret: 1/2"- 1/4" rendszer
• Forma: szűkítő gömbcsatlakozó,
• Cső legkisebb belső átmérője d=6,5mm,
• Anyaga: Saválló poliészter,
• Hossz: 32,5mm,
• Olvadáspont: 246 °C,
• Max. üzemi hőmérséklet: 77 °C,
• Nyomás értékek: 20-30 PSI (Bilinccsel fokozható),
• Gyártó: Loc-Line,
• Cikkszám (rendelési más néven katalógus szám): 156821.

Felhasználási terület: Eltérő méretű Loc-Line csőrendszerek (1/2-ről- 1/4"-re) összekapcsolására használható csőközi adapter idom, kis hűtőfolyadék és kenőanyag vagy levegő áramlást igénylő gépek és megmunkálási folyamatelemek hűtésére/kenésére, továbbá kis és könnyű forgácsanyagok pontos lefúvatásának kiípítésére használt csőrendszerek köztes szűkítő elemeként akár savas, sós és tengervizes környezetben is.

Csak citromsárga színben rendelhető!

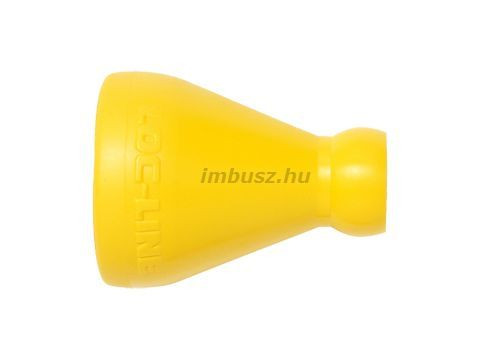

A kép illusztráció! A szerszám kinézete a valóságban kis mértékben eltérhet!
