76 mm széles 4,5 mm résszélességű lapos 80º-os kúpos nyitású lapos szórófej / fúvóka 3/4" rendszerhez - Loc-Line - 161507
A 76 mm szélességű és 4,5 mm réstávolságú kúpos nyitású szórófej jó választás azokra az esetekre, amikor vonal szerű hűtést/kenést szeretne megvalósítani, vagy légfüggöny szerű lefúvatás a cél. A 80 fokos kúpos nyitásnak köszönhetően, minél távolabbra helyeződik a fúvóka a hűtendő tárgytól, annál nagyobb területet képes lefedni a fúvóka szórása. Természetesen a szállított anyag mennyiségén és a nyomásán múlik, hogy milyen távolságra helyezhető a fúvóka, a hűtendő tárgytól. Az optimális fúvóka karakterisztika lehetővé teszi, hogy a 76x4,5mm széles nyilásnak akár a 3-3,5-szeres méretű hosszán, azaz 250-280 mm szélességben is képes hűtést biztosítani. Így ez a fúvóka az 3/4" Loc-Line rendszer legszélesebb terülén képes lefedni a hűtési igényeket. A szórófejek a Loc-Line rendszerek egyik legfontosabb elemei, tekintve, hogy a legvégső, közvetett kapcsolódási pont a hűtendő felület és a hűtőrendszer között. A szórófej határozza meg a folyadéksugár formáját, alakját, átmérőjét, befolyással van a hűtő/kenő anyag mennyiségére és változatos kialakításával igazítható a szükséges feladatokhoz. A Loc-Line rendszerének különleges gömbszoknya kialakítása az, mely lehetővé teszi, hogy kézzel állítható tetszőlegesen a cső és fúvóka pozíció, így az irány beállítható tetszés szerint. Ennek a különleges és a Loc-Line által elsőként kifejlesztett gömbszoknya rendszernek köszönhető a termék további számtalan előnye, melyek a teljesség igénye nélkül a következők:
- A hajlítások nem csökkentik a cső belső keresztmetszetét, így állandó a folyadék/gáz áramlási ellenállása és nem okoz anyagfáradást, csőrendszer törést, szemben a hagyományos rézcsövekhez képest.
- A Loc-Line csőrendszer alaptermékei acetál kopolimerből készülnek, melyek elektromosan szigetelnek, így használatuk ideális szikraforgácsoló gépekhez.
- A fúvóka vagy csőrendszer pozícionálása egyszerűen és visszarúgózás nélkül megvalósítható akár kézzel igazítva és megmarad a kívánt helyzetben, így például a gép vibrációja nem okozza az elemek elmozdulását.
- A 3/4" rendszert alacsony nyomásra fejlesztették (10-20 PSI = kb. 0.7-1.3bar) mely függ a cső hosszától, a hajlítások szögétől, a különböző fúvókák/szórófejek és egyéb kiegészítők fajtájától/jellegétől és a szállított anyag konzisztenciájától is. Ez ettől eltérő főleg magasabb nyomásértékek használatához helyi körülmények közötti tesztelés ajánlott!
- Az elemek anyaga és kialakítása olyan, hogy nem sérti meg a dolgozó kezét, így használata megfelelően betartott üzemi körülmények között biztonságos!
A Loc-Line acetál kopolimerből készült elemei az alábbi jellemző anyagok szállítására ajánlott: aceton, alkoholok, etanol, benzin, lakkbenzin, olajok, zsírok, kenőanyagok, nátriumhidroxid, közönséges mosó vegyszerek, víz és levegő maximum 77 °C hőmérsékletig.
A Loc-Line acetál kopolimerből készült elemei nem használhatók: savak, ammónium hidroxid, erős lúgok, Hypochlorit ion oldat, Nátriumhypochlorite továbbítására, szállítására. Ezek némelyikére a saválló rendszer elemei nyújthatnak megoldást!
További elterjedt szerszámnevek: 3/4"-os 76x4,5mm széles szórófej, 76x4,5 mm kúpos szórófej 3/4"-es, széles kúpos szórófej 76x4,5mm, 76 mm kúpos nyitású szórófej, Loc-Line 3" Flare Nozzle,
A termék jellemzői és tulajdonságai:
- Méret: 76x4,5mm fúvóka nyílás méret,
- Forma: kúpos nyitású széles szórófej,
- Anyaga: acetál kopolimer,
- Fúvókahossz: 54mm,
- Olvadáspont: 165 °C,
- Max. üzemi hőmérséklet: 77 °C,
- Nyomás értékek: 10-20 PSI (kb 0.7-1.3bar),
- Átfolyási értékek: 4300-6200l/h
- Gyártó: Loc-Line,
- Cikkszám (rendelési más néven katalógus szám): 161507
Felhasználási terület:
Hosszabb hűtendő tárgyak, vagy szélesebb területek lefúvatására használt 76mm-es szórófej, amely tökéletes választás nagy hűtőfolyadék/kenőanyag-áramlást igénylő folyamatok, gépek és megmunkálási folyamatelemek hűtésére/kenésére, továbbá közepes és nagy méretű, de könnyű forgácsanyagok nagy felületről történő lefúvatására. Ezt a fúvóka formát általában olyan helyeken alkalmazzák, ahol a hűtendő szerszám vagy munkadarab szabadon hozzáférhető, azaz nincsenek jelentős helykorlátozó tényezők a hűtendő terület környékén. Leggyakoribb élelmiszeripari felhasználása: krémek, töltelékek adagolására használt fej.
Tipp: További alkatrészekből, szórófejekből, záró csapokból, menetes csatlakozókból, fittingekből és ezek készleteiből is rendkívül széles a választék áruházunkban. Nézzen szét további termékeink közt is!
Egyedi igényre külön rendelésre, de csak nagyobb kiszerelési egységben fekete és szürke színben is rendelhető!

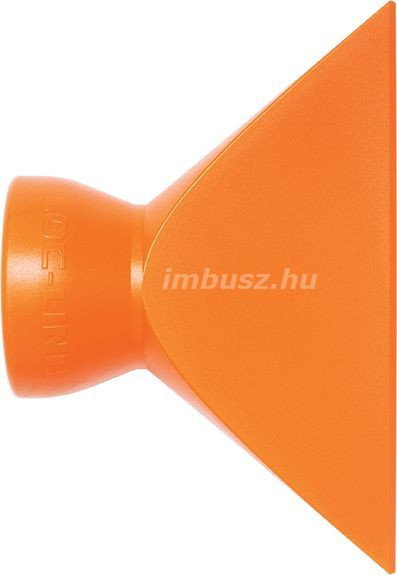

A kép illusztráció! A szerszám kinézete a valóságban kis mértékben eltérhet!
