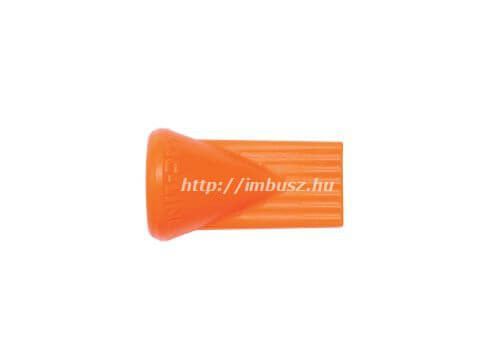

7 sugaras 12mm széles d=1mm furatos lapos szórófej / fúvóka 1/4 rendszerhez - Loc-Line - 141486

7 folyadéksugaras 12 mm szélességű d=1 mm furatos többsugaras párhuzamos lapos szórófej / fúvóka 1/4" rendszerhez - Loc-Line - 141486

A 12 mm szélességű és 7db 1 (egy) mm furattal ellátott párhuzamos szórófej jó választás azokra az esetekre, amikor kis hűtőfolyadék igényű vonal szerű és pontos hűtést/kenést szeretne megvalósítani. A párhuzamos kialakításnak köszönhetően, a távolság lényegesen nem befolyásolja a fúvókából kiáramló folyadék/ kenyőanyag alakját. Ennek köszönhetően nagyobb távolságokról is megvalósítható egy nagyjából 11-12 mm széleségben, de mindössze 1mm-es keskeny sávban a kenés. Természetesen a szállított anyag mennyiségén és a nyomásán múlik, hogy milyen távolságra helyezhető a fúvóka, a hűtendő tárgytól. Sík felületre irányítva a fúvóka szélességének 1,5-2,5 szeresét tudja lefedni kenőanyaggal. Így ez a fúvóka az 1/4" Loc-Line rendszer egyik kis területet hűteni képes fúvókái közé tartozik. A szórófejek a Loc-Line rendszerek egyik legfontosabb elemei, tekintve, hogy a legvégső, közvetett kapcsolódási pont a hűtendő felület és a hűtőrendszer között. A szórófej határozza meg a folyadéksugár formáját, alakját, átmérőjét, befolyással van a hűtő/kenő anyag mennyiségére és változatos kialakításával igazítható a szükséges feladatokhoz. A Loc-Line rendszerének különleges gömbszoknya kialakítása az, mely lehetővé teszi, hogy kézzel állítható tetszőlegesen a cső és fúvóka pozíció, így az irány beállítható tetszés szerint. Ennek a különleges és a Loc-Line által elsőként kifejlesztett gömbszoknya rendszernek köszönhető a termék további számtalan előnye, melyek a teljesség igénye nélkül a következők:

• A hajlítások nem csökkentik a cső belső keresztmetszetét, így állandó a folyadék/gáz áramlási ellenállása és nem okoz anyagfáradást, csőrendszer törést, szemben a hagyományos rézcsövekhez képest.
• A Loc-Line csőrendszer alaptermékei acetal copolimerből készülnek, melyek elektromosan szigetelnek, így használatuk ideális szikraforgácsoló gépekhez.
• A fúvóka vagy csőrendszer pozícionálása egyszerűen és visszarúgózás nélkül megvalósítható akár kézzel igazítva és megmarad a kívánt helyzetben, így például a gép vibrációja nem okozza az elemek elmozdulását.
• A rendszert alacsony nyomásra fejlesztették (30-50 PSI = kb. 2-3.5bar) mely függ a cső hosszától, a hajlítások szögétől, a különböző fúvókák/szórófejek és egyéb kiegészítők fajtájától/jellegétől és a szállított anyag konzisztenciájától is. Ez ettől eltérő főleg magasabb nyomásértékek használatához helyi körülmények közötti tesztelés ajánlott!
• Az elemek anyaga és kialakítása olyan, hogy nem sérti meg a dolgozó kezét, így használata megfelelően betartott üzemi körülmények között biztonságos!

A Loc-Line acetál copolimerből készült elemei az alábbi jellemző anyagok szállítására ajánlott: aceton, alkoholok, etanol, benzin, lakkbenzin, olajok, zsírok, kenőanyagok, nátriumhidroxid, közönséges mosó vegyszerek, víz és levegő maximum 77 °C hőmérsékletig.

A Loc-Line acetál copolimerből készült elemei nem használhatók: savak, ammónium hidroxid, erős lúgok, Hypochlorit ion oldat, Nátriumhypochlorite továbbítására, szállítására. Ezek némelyikére a saválló rendszer elemei nyújthatnak megoldást!

További elterjedt szerszámnevek:

1/4"-os 7 furatos szórófej, 1/4-es 7 furatos szórófej, 12mm szélességű 7 furatos szórófej, 12mm széles 7 furatos szórófej, 1/4" 7 furatos szórófej 1 mm-es furatokkal, 1/4" 7 folyadéksugaras szórófej Ø1mm 12 mm széles, 1/4" 7 folyadéksugaras 1mm furatos 12mm széles flexibilis hűtőfolyadék fúvóka, 1/4" 7 folyadéksugaras 1mm furatos 12mm széles flexibilis hűtőcső fúvóka, 1/4" 7 folyadéksugaras 1.5mm furatos 12mm széles flexibilis hűtőrendszer fúvóka, 1/4" eszterga hűtőcső fúvóka többsugaras, többsugaras 1/4" marófej kenőcső fúvóka, 1/4 fúrószár hűtőcső 7 sugaras, 1/4" CNC gép hűtőcső fúvóka 7 sugarsa, 1/4" Flat 7 Hole Nozzle for Loc-Line

A termék jellemzői és tulajdonságai:

• Méret: 7x1mm fúvóka méret,
• Forma: párhuzamos lapos 7 sugaras szórófej,
• Anyaga: acetál copolimer,
• Fúvókahossz: 28mm,
• Olvadáspont: 165 °C,
• Max. üzemi hőmérséklet: 77 °C,
• Nyomás értékek: 30-50 PSI (kb 2-3.5bar), 200-450 l/h
• Gyártó: Loc-Line,
• Cikkszám (rendelési más néven katalógus szám): 141486

Felhasználási terület:

Pontos keskeny területek hűtésére és lefúvatására használt 12mm-es szórófej 7 folyadéksugárral, amely tökéletes választás kis hűtőfolyadék/kenőanyag-áramlást igénylő folyamatok, gépek és megmunkálási folyamatelemek hűtésére/kenésére, továbbá kis és könnyű forgácsanyagok kis felületről történő lefúvatására. Ezt a fúvóka formát általában olyan helyeken alkalmazzák, ahol a hűtendő szerszám vagy munkadarab szabadon hozzáférhető, azaz nincsenek jelentős helykorlátozó tényezők, de a párhuzamos kialakítás miatt távolabbról is megoldható a hűtés anélkül, hogy a sugár formája lényegesen torzulna.

Tipp: További alkatrészekből, csövekből, záró csapokból, menetes csatlakozókból, fittingekből és ezek készleteiből is rendkívül széles a választék áruházunkban. Nézzen szét további termékeink közt is!

Egyedi igényre külön rendelésre, de csak nagyobb kiszerelési egységben fekete és szürke színben is rendelhető!

A kép illusztráció! A szerszám kinézete a valóságban kis mértékben eltér!
