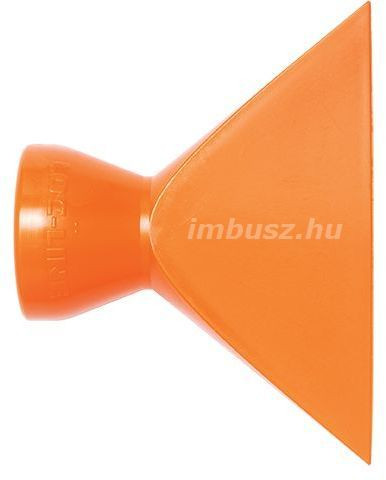

63 mm széles 3 mm résszélességű lapos 80º-os kúpos nyitású lapos szórófej / fúvóka 1/2" rendszerhez - Loc-Line - 151809
A 63 mm szélességű és 3 mm réstávolságú kúpos nyitású szórófej jó választás azokra az esetekre, amikor vonal szerű hűtést/kenést szeretne megvalósítani, vagy légfüggöny szerű lefúvatás a cél. A 80 fokos kúpos nyitásnak köszönhetően, minél távolabbra helyeződik a fúvóka a hűtendő tárgytól, annál nagyobb területet képes lefedni a fúvóka szórása. Természetesen a szállított anyag mennyiségén és a nyomásán múlik, hogy milyen távolságra helyezhető a fúvóka, a hűtendő tárgytól. Az optimális fúvóka karakterisztika lehetővé teszi, hogy a 63x3mm széles nyilásnak akár a 4-4,5-szeres méretű hosszán, azaz 250-280 mm szélességben is képes hűtést biztosítani. Így ez a fúvóka az 1/2" Loc-Line rendszer legszélesebb terülén képes lefedni a hűtési igényeket. A szórófejek a Loc-Line rendszerek egyik legfontosabb elemei, tekintve, hogy a legvégső, közvetett kapcsolódási pont a hűtendő felület és a hűtőrendszer között. A szórófej határozza meg a folyadéksugár formáját, alakját, átmérőjét, befolyással van a hűtő/kenő anyag mennyiségére és változatos kialakításával igazítható a szükséges feladatokhoz. A Loc-Line rendszerének különleges gömbszoknya kialakítása az, mely lehetővé teszi, hogy kézzel állítható tetszőlegesen a cső és fúvóka pozíció, így az irány beállítható tetszés szerint. Ennek a különleges és a Loc-Line által elsőként kifejlesztett gömbszoknya rendszernek köszönhető a termék további számtalan előnye, melyek a teljesség igénye nélkül a következők:
- A hajlítások nem csökkentik a cső belső keresztmetszetét, így állandó a folyadék/gáz áramlási ellenállása és nem okoz anyagfáradást, csőrendszer törést, szemben a hagyományos rézcsövekhez képest.
- A Loc-Line csőrendszer alaptermékei acetal copolimerből készülnek, melyek elektromosan szigetelnek, így használatuk ideális szikraforgácsoló gépekhez.
- A fúvóka vagy csőrendszer pozícionálása egyszerűen és visszarúgózás nélkül megvalósítható akár kézzel igazítva és megmarad a kívánt helyzetben, így például a gép vibrációja nem okozza az elemek elmozdulását.
- A 1/2" rendszert alacsony nyomásra fejlesztették (20-30 PSI = kb. 1.3-2bar) mely függ a cső hosszától, a hajlítások szögétől, a különböző fúvókák/szórófejek és egyéb kiegészítők fajtájától/jellegétől és a szállított anyag konzisztenciájától is. Ez ettől eltérő főleg magasabb nyomásértékek használatához helyi körülmények közötti tesztelés ajánlott!
- Az elemek anyaga és kialakítása olyan, hogy nem sérti meg a dolgozó kezét, így használata megfelelően betartott üzemi körülmények között biztonságos!
A Loc-Line acetál copolimerből készült elemei az alábbi jellemző anyagok szállítására ajánlott: aceton, alkoholok, etanol, benzin, lakkbenzin, olajok, zsírok, kenőanyagok, nátriumhidroxid, közönséges mosó vegyszerek, víz és levegő maximum 77 °C hőmérsékletig.
A Loc-Line acetál copolimerből készült elemei nem használhatók: savak, ammónium hidroxid, erős lúgok, Hypochlorit ion oldat, Nátriumhypochlorite továbbítására, szállítására. Ezek némelyikére a saválló rendszer elemei nyújthatnak megoldást!
További elterjedt szerszámnevek: 1/2"-os 63x3mm széles szórófej, 63x3 mm kúpos szórófej 1/2"-es, széles kúpos szórófej 63x3mm, 63 mm kúpos nyitású szórófej, Loc-Line 2 1/2" Flare Nozzle,
A termék jellemzői és tulajdonságai:
- Méret: 63x3mm fúvóka nyílás méret,
- Forma: kúpos nyitású széles szórófej,
- Anyaga: acetál copolimer,
- Fúvókahossz: 49,5mm,
- Olvadáspont: 165 °C,
- Max. üzemi hőmérséklet: 77 °C,
- Nyomás értékek: 20-30 PSI (kb 1.3-2bar),
- Átfolyási értékek: 1900-3300l/h
- Gyártó: Loc-Line,
- Cikkszám (rendelési más néven katalógus szám): 151809
Felhasználási terület:
Hosszabb hűtendő tárgyak, vagy szélesebb területek lefúvatására használt 63mm-es szórófej, amely tökéletes választás közepes hűtőfolyadék/kenőanyag-áramlást igénylő folyamatok, gépek és megmunkálási folyamatelemek hűtésére/kenésére, továbbá kis és közepes méretű könnyű forgácsanyagok nagy felületről történő lefúvatására. Ezt a fúvóka formát általában olyan helyeken alkalmazzák, ahol a hűtendő szerszám vagy munkadarab szabadon hozzáférhető, azaz nincsenek jelentős helykorlátozó tényezők a hűtendő terület környékén. Leggyakoribb élelmiszeripari felhasználása: krémek, töltelékek adagolására használt fej.
Tipp: További alkatrészekből, szórófejekből, záró csapokból, menetes csatlakozókból, fittingekből és ezek készleteiből is rendkívül széles a választék áruházunkban. Nézzen szét további termékeink közt is!
Egyedi igényre külön rendelésre, de csak nagyobb kiszerelési egységben fekete és szürke színben is rendelhető!
A kép illusztráció! A szerszám kinézete a valóságban kis mértékben eltérhet!
