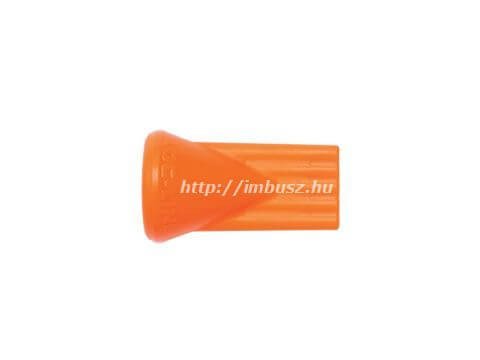

5 folyadéksugaras 12 mm szélességű d=1,5 mm furatos többsugaras párhuzamos lapos szórófej / fúvóka 1/4" rendszerhez - Loc-Line - 141485
A 12 mm szélességű és 5db 1,5 (másfél) mm furattal ellátott párhuzamos szórófej jó választás azokra az esetekre, amikor kis hűtőfolyadék igényű vonal szerű és pontos hűtést/kenést szeretne megvalósítani. A párhuzamos kialakításnak köszönhetően, a távolság lényegesen nem befolyásolja a fúvókából kiáramló folyadék/ kenyőanyag alakját. Ennek köszönhetően nagyobb távolságokról is megvalósítható egy nagyjából 11-12 mm széleségben, de csak 1,5mm-es keskeny sávban a kenés. Természetesen a szállított anyag mennyiségén és a nyomásán múlik, hogy milyen távolságra helyezhető a fúvóka, a hűtendő tárgytól. Sík felületre irányítva a fúvóka szélességének 2-3 szorosát tudja lefedni kenőanyaggal. Így ez a fúvóka az 1/4" Loc-Line rendszer egyik közepes területet hűteni képes fúvókái közé tartozik. A szórófejek a Loc-Line rendszerek egyik legfontosabb elemei, tekintve, hogy a legvégső, közvetett kapcsolódási pont a hűtendő felület és a hűtőrendszer között. A szórófej határozza meg a folyadéksugár formáját, alakját, átmérőjét, befolyással van a hűtő/kenő anyag mennyiségére és változatos kialakításával igazítható a szükséges feladatokhoz. A Loc-Line rendszerének különleges gömbszoknya kialakítása az, mely lehetővé teszi, hogy kézzel állítható tetszőlegesen a cső és fúvóka pozíció, így az irány beállítható tetszés szerint. Ennek a különleges és a Loc-Line által elsőként kifejlesztett gömbszoknya rendszernek köszönhető a termék további számtalan előnye, melyek a teljesség igénye nélkül a következők:
- A hajlítások nem csökkentik a cső belső keresztmetszetét, így állandó a folyadék/gáz áramlási ellenállása és nem okoz anyagfáradást, csőrendszer törést, szemben a hagyományos rézcsövekhez képest.
- A Loc-Line csőrendszer alaptermékei acetál kopolimerből készülnek, melyek elektromosan szigetelnek, így használatuk ideális szikraforgácsoló gépekhez.
- A fúvóka vagy csőrendszer pozícionálása egyszerűen és visszarúgózás nélkül megvalósítható akár kézzel igazítva és megmarad a kívánt helyzetben, így például a gép vibrációja nem okozza az elemek elmozdulását.
- A rendszert alacsony nyomásra fejlesztették (30-50 PSI = kb. 2-3.5bar) mely függ a cső hosszától, a hajlítások szögétől, a különböző fúvókák/szórófejek és egyéb kiegészítők fajtájától/jellegétől és a szállított anyag konzisztenciájától is. Ez ettől eltérő főleg magasabb nyomásértékek használatához helyi körülmények közötti tesztelés ajánlott!
- Az elemek anyaga és kialakítása olyan, hogy nem sérti meg a dolgozó kezét, így használata megfelelően betartott üzemi körülmények között biztonságos!
A Loc-Line acetál kopolimerből készült elemei az alábbi jellemző anyagok szállítására ajánlott: aceton, alkoholok, etanol, benzin, lakkbenzin, olajok, zsírok, kenőanyagok, nátriumhidroxid, közönséges mosó vegyszerek, víz és levegő maximum 77 °C hőmérsékletig.
A Loc-Line acetál kopolimerből készült elemei nem használhatók: savak, ammónium hidroxid, erős lúgok, Hypochlorit ion oldat, Nátriumhypochlorite továbbítására, szállítására. Ezek némelyikére a saválló rendszer elemei nyújthatnak megoldást!
További elterjedt szerszámnevek:
1/4"-os 5 furatos szórófej, 1/4-es 5 furatos szórófej, 12mm szélességű 5 furatos szórófej, 12mm széles 5 furatos szórófej, 1/4" 5 furatos szórófej 1,5 mm-es furatokkal, 1/4" 5 folyadéksugaras szórófej Ø1,5mm 12 mm széles, 1/4" 5 folyadéksugaras 1,5mm furatos 12mm széles flexibilis hűtőfolyadék fúvóka, 1/4" 5 folyadéksugaras 1,5mm furatos 12mm széles flexibilis hűtőcső fúvóka, 1/4" 5 folyadéksugaras 1.5mm furatos 12mm széles flexibilis hűtőrendszer fúvóka, 1/4" eszterga hűtőcső fúvóka többsugaras, többsugaras 1/4" marófej kenőcső fúvóka, 1/4 fúrószár hűtőcső 5 sugaras, 1/4" CNC gép hűtőcső fúvóka 5 sugarsa, 1/4" Flat 5 Hole Nozzle for Loc-Line
A termék jellemzői és tulajdonságai:
- Méret: 5x1,5mm fúvóka méret,
- Forma: párhuzamos lapos 5 sugaras szórófej,
- Anyaga: acetál kopolimer,
- Fúvókahossz: 28mm,
- Olvadáspont: 165 °C,
- Max. üzemi hőmérséklet: 77 °C,
- Nyomás értékek: 30-50 PSI (kb 2-3.5bar), 270-660 l/h
- Gyártó: Loc-Line,
- Cikkszám (rendelési más néven katalógus szám): 141485
Felhasználási terület:
Pontos keskeny területek hűtésére és lefúvatására használt 12mm-es szórófej 5 folyadéksugárral, amely tökéletes választás kis hűtőfolyadék/kenőanyag-áramlást igénylő folyamatok, gépek és megmunkálási folyamatelemek hűtésére/kenésére, továbbá kis és könnyű forgácsanyagok kis felületről történő lefúvatására. Ezt a fúvóka formát általában olyan helyeken alkalmazzák, ahol a hűtendő szerszám vagy munkadarab szabadon hozzáférhető, azaz nincsenek jelentős helykorlátozó tényezők, de a párhuzamos kialakítás miatt távolabbról is megoldható a hűtés anélkül, hogy a sugár formája lényegesen torzulna.
Tipp: További alkatrészekből, csövekből, záró csapokból, menetes csatlakozókból, fittingekből és ezek készleteiből is rendkívül széles a választék áruházunkban. Nézzen szét további termékeink közt is!
Egyedi igényre külön rendelésre, de csak nagyobb kiszerelési egységben fekete és szürke színben is rendelhető!
A kép illusztráció! A szerszám kinézete a valóságban kis mértékben eltér!

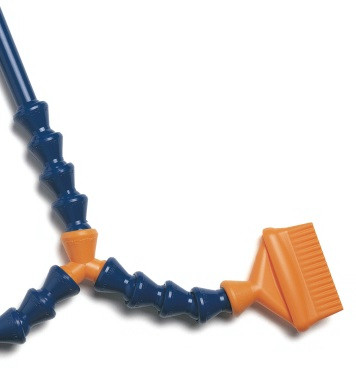

Loc-Line® Fleximodul csőrendszer általános felhasználási területei és bemutatása
