32x4mm széles 45 fokos kúpos nyitású szórófej / fúvóka 1/2 rendszerhez - Loc-Line - 151807

32 mm széles 4 mm résszélességű lapos 45º-os kúpos nyitású lapos szórófej / fúvóka 1/2" rendszerhez - Loc-Line - 151807

A 32 mm szélességű és 4 mm réstávolságú kúpos nyitású szórófej jó választás azokra az esetekre, amikor vonal szerű hűtést/kenést szeretne megvalósítani, vagy légfüggöny szerű lefúvatás a cél. A 45 fokos kúpos nyitásnak köszönhetően, minél távolabbra helyeződik a fúvóka a hűtendő tárgytól, annál nagyobb területet képes lefedni a fúvóka szórása. Természetesen a szállított anyag mennyiségén és a nyomásán múlik, hogy milyen távolságra helyezhető a fúvóka, a hűtendő tárgytól. Az optimális fúvóka karakterisztika lehetővé teszi, hogy a 32x4mm széles nyilásnak akár a 4-4,5-szeres méretű hosszán, azaz 120-140 mm szélességben is képes hűtést biztosítani. Így ez a fúvóka az 1/2" Loc-Line rendszer egyik legszélesebb terülén képes lefedni a hűtési igényeket. A szórófejek a Loc-Line rendszerek egyik legfontosabb elemei, tekintve, hogy a legvégső, közvetett kapcsolódási pont a hűtendő felület és a hűtőrendszer között. A szórófej határozza meg a folyadéksugár formáját, alakját, átmérőjét, befolyással van a hűtő/kenő anyag mennyiségére és változatos kialakításával igazítható a szükséges feladatokhoz. A Loc-Line rendszerének különleges gömbszoknya kialakítása az, mely lehetővé teszi, hogy kézzel állítható tetszőlegesen a cső és fúvóka pozíció, így az irány beállítható tetszés szerint. Ennek a különleges és a Loc-Line által elsőként kifejlesztett gömbszoknya rendszernek köszönhető a termék további számtalan előnye, melyek a teljesség igénye nélkül a következők:

• A hajlítások nem csökkentik a cső belső keresztmetszetét, így állandó a folyadék/gáz áramlási ellenállása és nem okoz anyagfáradást, csőrendszer törést, szemben a hagyományos rézcsövekhez képest.
• A Loc-Line csőrendszer alaptermékei acetal copolimerből készülnek, melyek elektromosan szigetelnek, így használatuk ideális szikraforgácsoló gépekhez.
• A fúvóka vagy csőrendszer pozícionálása egyszerűen és visszarúgózás nélkül megvalósítható akár kézzel igazítva és megmarad a kívánt helyzetben, így például a gép vibrációja nem okozza az elemek elmozdulását.
• A 1/2" rendszert alacsony nyomásra fejlesztették (20-30 PSI = kb. 1.3-2bar) mely függ a cső hosszától, a hajlítások szögétől, a különböző fúvókák/szórófejek és egyéb kiegészítők fajtájától/jellegétől és a szállított anyag konzisztenciájától is. Ez ettől eltérő főleg magasabb nyomásértékek használatához helyi körülmények közötti tesztelés ajánlott!
• Az elemek anyaga és kialakítása olyan, hogy nem sérti meg a dolgozó kezét, így használata megfelelően betartott üzemi körülmények között biztonságos!

A Loc-Line acetál copolimerből készült elemei az alábbi jellemző anyagok szállítására ajánlott: aceton, alkoholok, etanol, benzin, lakkbenzin, olajok, zsírok, kenőanyagok, nátriumhidroxid, közönséges mosó vegyszerek, víz és levegő maximum 77 °C hőmérsékletig.

A Loc-Line acetál copolimerből készült elemei nem használhatók: savak, ammónium hidroxid, erős lúgok, Hypochlorit ion oldat, Nátriumhypochlorite továbbítására, szállítására. Ezek némelyikére a saválló rendszer elemei nyújthatnak megoldást!

További elterjedt szerszámnevek: 1/2"-os 32x4mm széles szórófej, 32x4 mm kúpos szórófej 1/2"-es, széles kúpos szórófej 32x4mm, 32 mm kúpos nyitású szórófej, Loc-Line 1 1/4" Flare Nozzle,

A termék jellemzői és tulajdonságai:

• Méret: 32x4mm fúvóka nyílás méret,
• Forma: kúpos nyitású széles szórófej,
• Anyaga: acetál copolimer,
• Fúvókahossz: 42mm,
• Olvadáspont: 165 °C,
• Max. üzemi hőmérséklet: 77 °C,
• Nyomás értékek: 30-50 PSI (kb 2-3.5bar),
• Átfolyási értékek: 1900-3200l/h
• Gyártó: Loc-Line,
• Cikkszám (rendelési más néven katalógus szám): 151807

Felhasználási terület:

Hosszabb hűtendő tárgyak, vagy szélesebb területek lefúvatására használt 32mm-es szórófej, amely tökéletes választás közepes hűtőfolyadék/kenőanyag-áramlást igénylő folyamatok, gépek és megmunkálási folyamatelemek hűtésére/kenésére, továbbá kis és közepes méretű könnyű forgácsanyagok nagy felületről történő lefúvatására. Ezt a fúvóka formát általában olyan helyeken alkalmazzák, ahol a hűtendő szerszám vagy munkadarab szabadon hozzáférhető, azaz nincsenek jelentős helykorlátozó tényezők a hűtendő terület környékén. Leggyakoribb élelmiszeripari felhasználása: krémek, töltelékek adagolására használt fej.

Tipp: További alkatrészekből, szórófejekből, záró csapokból, menetes csatlakozókból, fittingekből és ezek készleteiből is rendkívül széles a választék áruházunkban. Nézzen szét további termékeink közt is!

Egyedi igényre külön rendelésre, de csak nagyobb kiszerelési egységben fekete és szürke színben is rendelhető!

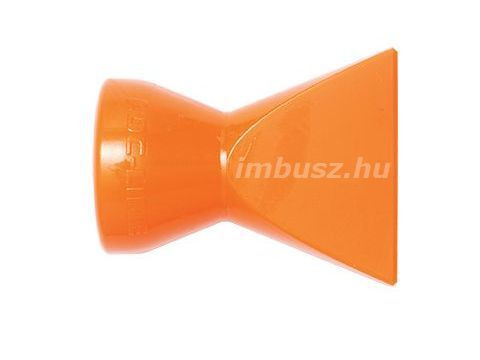

A kép illusztráció! A szerszám kinézete a valóságban kis mértékben eltérhet!
