d=Ø3 mm méretű körszórófej / fúvóka 1/4" rendszerhez - Loc-Line - 141403
A 3 mm keresztmetszetű körszórófej az 1/4" Loc-Line rendszer közepes méretű fúvókája. Alkalmazása pontos és kis folyadék/kenőanyag vagy levegő áramlást igénylő gépek, berendezések hűtési/kenési vagy lefúvatási feladatára használt csővégi modul. A szórófejek a Loc-Line rendszerek egyik legfontosabb elemei, tekintve, hogy a legvégső, közvetett kapcsolódási pont a hűtendő felület és a hűtőrendszer között. A szórófej határozza meg a folyadéksugár formáját, alakját, átmérőjét, befolyással van a hűtő/kenő anyag mennyiségére és változatos kialakításával igazítható a szükséges feladatokhoz. A Loc-Line rendszerének különleges gömbszoknya kialakítása az, mely lehetővé teszi, hogy kézzel állítható tetszőlegesen a cső és fúvóka pozíció, így az irány beállítható tetszés szerint. Ennek a különleges és a Loc-Line által elsőként kifejlesztett gömbszoknya rendszernek köszönhető a termék további számtalan előnye, melyek a teljesség igénye nélkül a következők:
- A hajlítások nem csökkentik a cső belső keresztmetszetét, így állandó a folyadék/gáz áramlási ellenállása és nem okoz anyagfáradást, csőrendszer törést, szemben a hagyományos rézcsövekhez képest.
- A Loc-Line csőrendszer alaptermékei acetál kopolimerből készülnek, melyek elektromosan szigetelnek, így használatuk ideális szikraforgácsoló gépekhez.
- A fúvóka vagy csőrendszer pozícionálása egyszerűen és visszarúgózás nélkül megvalósítható akár kézzel igazítva és megmarad a kívánt helyzetben, így például a gép vibrációja nem okozza az elemek elmozdulását.
- A rendszert alacsony nyomásra fejlesztették (30-50 PSI = kb. 2-3.5bar) mely függ a cső hosszától, a hajlítások szögétől, a különböző fúvókák/szórófejek és egyéb kiegészítők fajtájától/jellegétől és a szállított anyag konzisztenciájától is. Ez ettől eltérő főleg magasabb nyomásértékek használatához helyi körülmények közötti tesztelés ajánlott!
- Az elemek anyaga és kialakítása olyan, hogy nem sérti meg a dolgozó kezét, így használata megfelelően betartott üzemi körülmények között biztonságos!
A Loc-Line acetál kopolimerből készült elemei az alábbi jellemző anyagok szállítására ajánlott: aceton, alkoholok, etanol, benzin, lakkbenzin, olajok, zsírok, kenőanyagok, nátriumhidroxid, közönséges mosó vegyszerek, víz és levegő maximum 77 °C hőmérsékletig.
A Loc-Line acetál kopolimerből készült elemei nem használhatók: savak, ammónium hidroxid, erős lúgok, Hypochlorit ion oldat, Nátriumhypochlorite továbbítására, szállítására. Ezek némelyikére a saválló rendszer elemei nyújthatnak megoldást!
További elterjedt szerszámnevek: 1/4"-os körszórófej 3mm, 1/4-es körszórófej 3 mm, 3 mm fúvóka, 1/8" Round Nozzle
A termék jellemzői és tulajdonságai:
- Méret: 3mm fúvóka átmérő,
- Forma: egyenes áramlású körszórófej,
- Anyaga: acetál kopolimer,
- Fúvókahossz: 30mm,
- Olvadáspont: 165 °C,
- Max. üzemi hőmérséklet: 77 °C,
- Nyomás értékek: 30-50 PSI (kb 2-3.5bar),
- Gyártó: Loc-Line,
- Cikkszám (rendelési más néven katalógus szám): 141403
Felhasználási terület:
A 3mm átmérőjű 1/4" körszórófej tökéletes választás kis hűtőfolyadék/kenőanyag-áramlást igénylő folyamatok, gépek és megmunkálási folyamatelemek hűtésére/kenésére, továbbá kis és könnyű forgácsanyagok pontos lefúvatására. Ezt a fúvóka formát általában olyan helyeken alkalmazzák, ahol a hűtendő szerszám vagy munkadarab szabadon hozzáférhető, azaz nincsenek jelentős helykorlátozó tényezők a hűtendő terület környékén.
Tipp: További alkatrészekből, csövekből, záró csapokból, menetes csatlakozókból, fittingekből és ezek készleteiből is rendkívül széles a választék áruházunkban. Nézzen szét további termékeink közt is!
Egyedi igényre külön rendelésre, de csak nagyobb kiszerelési egységben fekete és szürke színben is rendelhető!

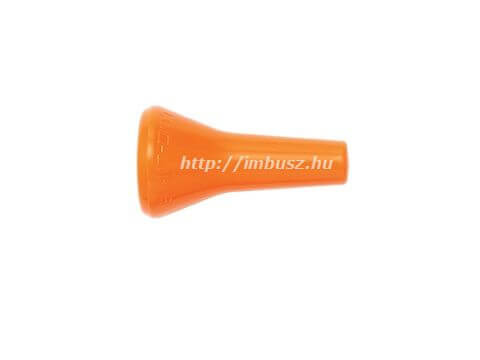

A kép illusztráció! A szerszám kinézete a valóságban kis mértékben eltér!
