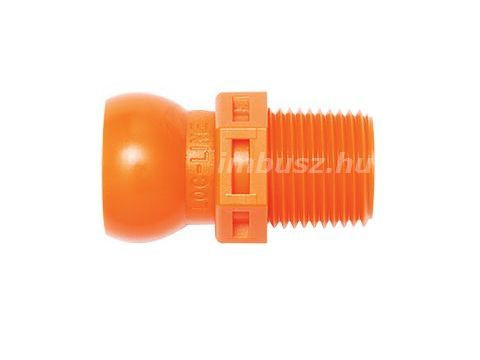

3/8" NPT külsőmenetes gömbcsatlakozó 1/2" rendszerhez (60°-os szögű kúpos menet TPI:3/8-18) - Loc-Line - 151804
A 3/8" NPT (National Pipe Thread or Taper) külső menetű gömbcsatlakozó az 1/2" Loc-Line rendszer kisebbik méretű menetes csatlakozója. A 60°-os szögű kúpos menet önmagát tömíti, de teflonszalag tovább segítheti a tömítettségét. Az NPT menet főleg amerikában használt menettípus. Ne tévesszen meg senkit az 3/8" megjelölés (ami valójában 9,5 mm) mert ez nem a menet mérete. Az 3/8" NPT külső menet mérhető átmérője a csatlakozó menetének elején kb.: 17mm, a hatszög kulcscsatlakozás tövénél mérve kb.:17,4mm. A belső menet mérete: kb.: 14,7mm (arra az esetre, ha nem álna rendelkezésre még 3/8"-os Loc-Line elem, csak a kiépítési hely furat/menet mérhető). További fontos a menet azonosítását megkönnyítő adat (ha az ellenőrzéshez rendelkezésre áll egy menetfésű) az a menetszám. A3/8” NPT menetszáma 18, azaz 1” (col vagy inch) hosszúságú menet 18 menetet tartalmaz. Jelölése: TPI (Thread per inch). A Loc-Line menetes csatlakozói jobbmenetesek. Az 3/8"-os gömbcsatlakozó 3/4" méretű (19,05mm) villáskulccsal oldható/meghúzható, de tökéletes megoldás az állítható villáskulcs vagy legrosszabb esetben egy kis méretű csőfogó is. Alkalmazása a közepes folyadék/kenőanyag vagy levegő áramlást igénylő gépek, berendezések hűtési/kenési vagy lefúvatási feladatára használt csőrendszer induló csatlakozója. A gömbcsatlakozók fontos induló elemei a Loc-Line rendszereknek hiszen ezek segítik a csőcsatlakozást, hogy ezt a kíváló flexibilitású rendszert tudjuk használni. A Loc-Line rendszerének különleges gömbszoknya kialakítása az, mely lehetővé teszi, hogy kézzel állítható tetszőlegesen a cső és fúvóka pozíció, így az irány beállítható tetszés szerint. Ennek a különleges és a Loc-Line által elsőként kifejlesztett gömbszoknya rendszernek köszönhető a termék további számtalan előnye, melyek a teljesség igénye nélkül a következők:
- A hajlítások nem csökkentik a cső belső keresztmetszetét, így állandó a folyadék/gáz áramlási ellenállása és nem okoz anyagfáradást, csőrendszer törést, szemben a hagyományos rézcsövekhez képest.
- A Loc-Line csőrendszer alaptermékei acetál kopolimerből készülnek, melyek elektromosan szigetelnek, így használatuk ideális szikraforgácsoló gépekhez.
- A fúvóka vagy csőrendszer pozícionálása egyszerűen és visszarúgózás nélkül megvalósítható akár kézzel igazítva és megmarad a kívánt helyzetben, így például a gép vibrációja nem okozza az elemek elmozdulását.
- Az 1/2 rendszert alacsony nyomásra fejlesztették (20-30 PSI = kb. 1,3-2bar) mely függ a cső hosszától, a hajlítások szögétől, a különböző fúvókák/szórófejek és egyéb kiegészítők fajtájától/jellegétől és a szállított anyag konzisztenciájától is. Ez ettől eltérő főleg magasabb nyomásértékek használatához helyi körülmények közötti tesztelés ajánlott!
- Az elemek anyaga és kialakítása olyan, hogy nem sérti meg a dolgozó kezét, így használata megfelelően betartott üzemi körülmények között biztonságos!
A Loc-Line acetál kopolimerből készült elemei az alábbi jellemző anyagok szállítására ajánlott: aceton, alkoholok, etanol, benzin, lakkbenzin, olajok, zsírok, kenőanyagok, nátriumhidroxid, közönséges mosó vegyszerek, víz és levegő maximum 77 °C hőmérsékletig.
A Loc-Line acetál kopolimerből készült elemei nem használhatók: savak, ammónium hidroxid, erős lúgok, Hypochlorit ion oldat, Nátriumhypochlorite továbbítására, szállítására. Ezek némelyikére a saválló rendszer elemei nyújthatnak megoldást!
További elterjedt szerszámnevek: 3/8"-os külső menetes gömbcsatlakozó, 3/8-os külső menetű csatlakozó 17-17,4mm NPT menetes csatlakozó, 3/8" kúpos menetes csatlakozó, 3/8 NPT gömbcsatlakozó, 3/8" NPT Connector.
A termék jellemzői és tulajdonságai:
- Méret: 3/8" NPT (menet átmérő kb: 17mm-17,4mm)
- Forma: külsőmenetes (km.) gömbcsatlakozó,
- Anyaga: acetál kopolimer,
- Hossz: 38mm,
- Oldáshoz/megfeszítéshez használható kulcs mérete: 3/4" (19,05mm)
- Olvadáspont: 165 °C,
- Max. üzemi hőmérséklet: 77 °C,
- Nyomás és átfolyási értékek: 20-30 PSI (kb. 1,3-2bar) 2170l/h,
- Gyártó: Loc-Line,
- Cikkszám (rendelési más néven katalógus szám): 151804.
Felhasználási terület:

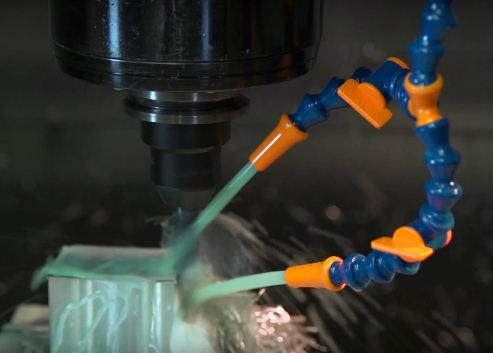

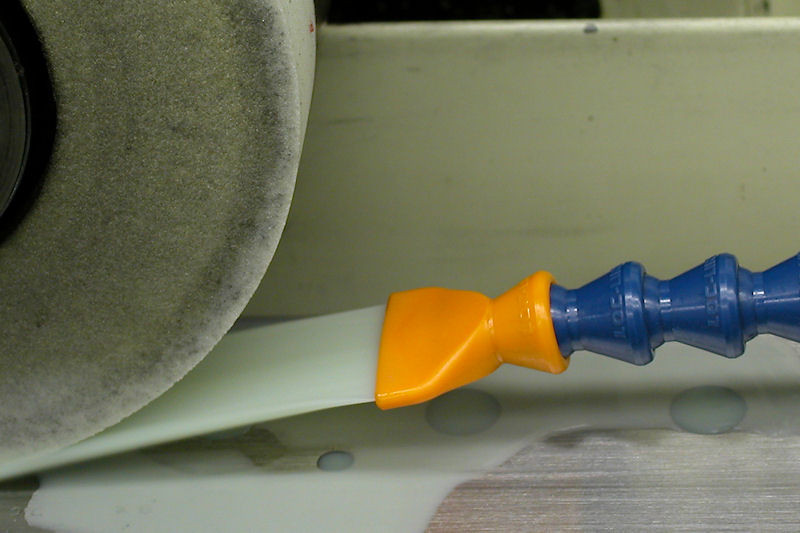

3/8" NPT belső menetbe csatlakoztatható 3/8" NPT külső menetű gömbcsatlakozó, mely biztosítja az ANSI szabványú menetcsatlakozásoknál a tömítettséget és a Loc-Line elemek csatlakoztathatóságát a gömbvéghez. Így lesz tökéletes választás a közepes hűtőfolyadék/kenőanyag-áramlást igénylő folyamatok, gépek és megmunkálási folyamatelemek hűtésére/kenésére, továbbá kis és könnyű forgácsanyagok pontos lefúvatására használt csőrendszer induló elemeként. A 1/2-es rendszert előszerettel használják az élelmiszeriparban és sütőiparban is pépes anyagok szállítására (pl: sütikrém, lekvár stb.)
Tipp: az 3/8" NPT menetű gömbcsatlakozó nem kompatibilis az 3/8" BSPT menettel, de összeerőltethető ezért, ha nem biztos benne, hogy milyen az induló belső menet típusa, inkább rendeljen az 3/8" BSPT csatlakozóból is! A Loc-Line 3/8" NPT gömbcsatlakozó legtöbbször narancssárga színű és a gömb tövében jelzi, hogy NPT vagy BSPT menetes!
További alkatrészekből, szórófejekből, záró csapokból, menetes csatlakozókból, fittingekből és ezek készleteiből is rendkívül széles a választék áruházunkban. Nézzen szét további termékeink közt is!
Egyedi igényre külön rendelésre, de csak nagyobb kiszerelési egységben fekete és szürke színben is rendelhető!
A kép illusztráció! A szerszám kinézete a valóságban kis mértékben eltér!
