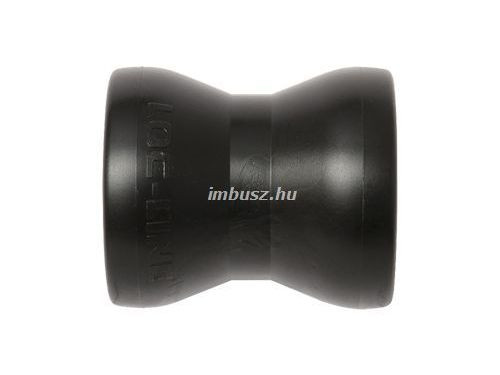

3/4 kétoldalas gömbcsatlakozó fekete - Loc-Line - 161514-BLK

Fekete színű 3/4" kétoldalas gömbcsatlakozó (dupla szoknyavég) flexibilis csőrendszerhez - Loc-Line - 161514-BLK

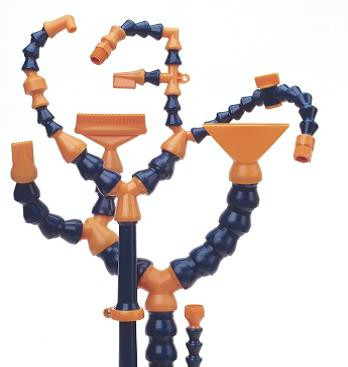

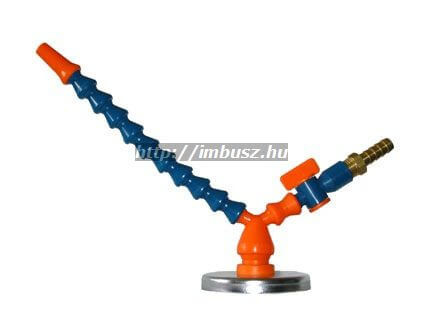

A 3/4-es kétoldalas gömbcsatlakozó fekete színben különleges lehetőségeket biztosít a 3/4 inches flexibilis hűtőcső rendszer kiépítésében. Segítségével megfordítható a cső normál iránya, így lehetőséget biztosít pl. fix kiépítésű flexibilis elvezetésű csőszakaszok felépítésére, Y elágazó segítségével dupla bevezetést, azaz akár eltérő anyagok egyidejű csőbe jutását is megoldhatóvá teszi. Az egyszerű mágnestalpas folyadékelosztó rendszerek kiépítése sem valósítható meg e nélkül a kis elem nélkül. Fekete színű tartórendszereknél, konzoloknál is sűrűn szükségszerű ez az elem, mert a rögzithető szegmens sokszor a csőrendszer mindkét végére felkerül és a gömböt csak szoknya részbe lehet csatlakoztatni. Az 3/4" (háromnegyed colos) rendszer a Loc-Line modulos csőrendszerének harmadik mérete. A Loc-Line rendszerének különleges gömbszoknya kialakítása az, mely lehetővé teszi, hogy kézzel állítható tetszőlegesen a csőpozíció, így a hossza és az irány is beállítható tetszés szerint. A szükséges csőhossz további szegmensek hozzákapcsolásával vagy a legkisebb egységig (1 szegmens) tetszőlegesen toldható/szétpattintható. Ennek a különleges és a Loc-Line által elsőként kifejlesztett gömbszoknya rendszernek köszönhető a termék további számtalan előnye, melyek a teljesség igénye nélkül a következők:

• A hajlítások nem csökkentik a cső belső keresztmetszetét, így állandó a folyadék/gáz áramlási ellenállása és nem okoz anyagfáradást, csőrendszer törést, szemben a hagyományos rézcsövekhez képest.
• A Loc-Line csőrendszer alaptermékei acetal copolimerből készülnek, melyek elektromosan szigetelnek, így használatuk ideális szikraforgácsoló gépekhez, de nem ritka, hogy kábeleleket vezetnek rajta keresztül és flexibilis védőcsőként használják, valamint tartókonzolt is építenek belőle.
• A cső vagy csőrendszer pozícionálása egyszerűen és visszarúgózás nélkül megvalósítható akár kézzel igazítva és megmarad a kívánt helyzetben, így például a gép vibrációja nem okozza az elemek elmozdulását.
• A 3/4" rendszert alacsony nyomásra fejlesztették (10-20 PSI = kb. 0,7-1,3bar) mely függ a cső hosszától, a hajlítások szögétől, a különböző fúvókák/szórófejek és egyéb kiegészítők fajtájától/jellegétől és a szállított anyag konzisztenciájától is. Ez ettől eltérő főleg magasabb nyomásértékek használatához helyi körülmények közötti tesztelés ajánlott!
• Az elemek anyaga és kialakítása olyan, hogy nem sérti meg a dolgozó kezét, így használata megfelelően betartott üzemi körülmények között biztonságos!

A Loc-Line acetál copolimerből készült elemei az alábbi jellemző anyagok szállítására ajánlott: aceton, alkoholok, etanol, benzin, lakkbenzin, olajok, zsírok, kenőanyagok, nátriumhidroxid, közönséges mosó vegyszerek, víz és levegő maximum 77 °C hőmérsékletig.

A Loc-Line acetál copolimerből készült elemei nem használhatók: savak, ammónium hidroxid, erős lúgok, Hypochlorit ion oldat, Nátriumhypochlorite továbbítására, szállítására. Ezek némelyikére a saválló rendszer elemei nyújthatnak megoldást!

További elterjedt szerszámnevek: 3/4"-os fekete kétoldalas gömbcsatlakozó, fekete 3/4-es kétoldali gömbcsatlakozó, 36,5mm szegmenscső forditó idom fekete színű, 3/4" dupla szoknyavég fekete, 3/4" belső-belső fekete gömbcsatlakozó, fekete 3/4" dupla belső gömbcsatlakozó, 3/4" gömbcsatlakozású karmantyú, 3/4" Black Double Socket for 3/4" ID Loc-Line system

A termék jellemzői és tulajdonságai:

• Méret: 3/4" rendszer
• Forma: kétoldalas belső gömbcsatlakozó
• Csőkeresztmetszet: d=Ø19 mm belső legkisebb keresztmetszet, D=Ø31 mm legnagyobb külső csőátmérő (szoknya)
• Anyaga: acetál copolimer,
• Színe: fekete,
• Csőhossz: 36,5mm,
• Olvadáspont: 165 °C,
• Max. üzemi hőmérséklet: 77 °C,
• Nyomás és átfolyási értékek: 10-20 PSI (kb 0.7-1.3bar) 5180- l/h,
• Gyártó: Loc-Line,
• Cikkszám (rendelési más néven katalógus szám): 161514-BLK

Felhasználási terület:

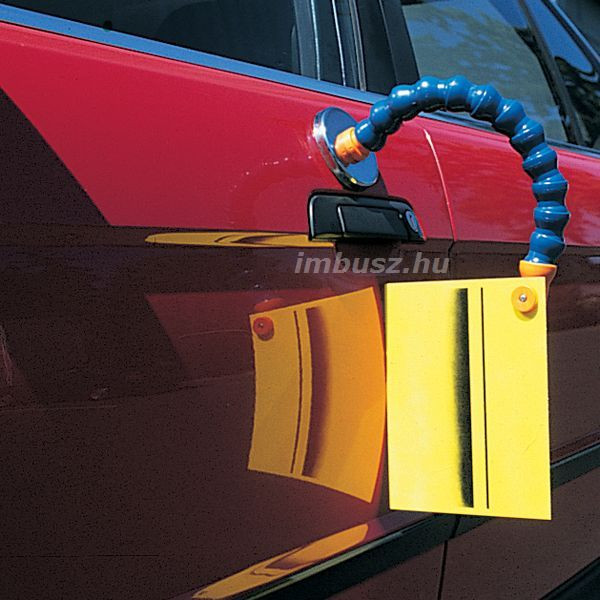

Leginkább nagy hűtőfolyadék/kenőanyag-áramlást igénylő folyamatok, gépek és megmunkálási folyamatelemek hűtési/kenési anyagainak továbbítása céljából használt csőrendszerek kiépítésekor használt alkatrész (pl: CNC megmunkáló gépek, esztergák, marógépek, fúrógépek). Egyformán alkalmazható levegő/gáz halmazállapotú és cseppfolyós anyagok szállítására is, ezért levegő hűtés, forgács és egyéb anyagok lefúvatására is alkalmas. Kisebb-nagyobb tartókonzolok készítésére és kábelátvezetésre is használható. Az akvarisztikában az akvárium levegőztetőjének csövére is alkalmazzák. Számtalan egyéb megoldásra is megfelel (pl. játékbabák testébe is teszik, mert nem törik, szemben a drótokkal, valamint melegházak locsoló rendszerében is használják).

Tipp: További alkatrészekből, csövekből ,szórófejekből, záró csapokból, menetes csatlakozókból, fittingekből és ezek készleteiből is rendkívül széles a választék áruházunkban. Nézzen szét további termékeink közt is!

A kép illusztráció! A szerszám kinézete a valóságban kis mértékben eltérhet!
