d=2,2x12,7mm hosszú 1/4 NPT/BSPT XR magasnyomású szórófej/fúvóka - Loc-Line - 172086

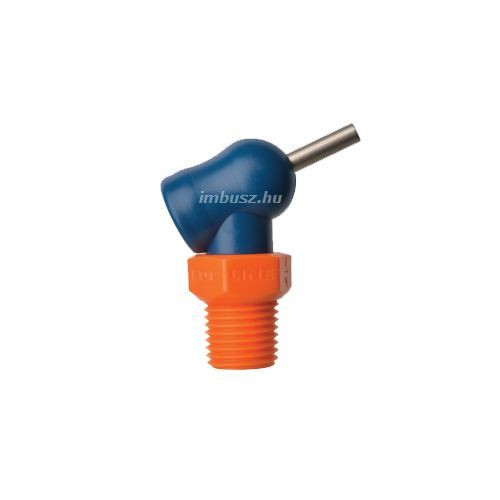

d=2,2mm fúvóka átmérőjű L=12,7mm hosszú 54,6mm teljes hosszúságú HPT (High Pressure Turret) XR (Extended Rotation) stílusú rozsdamentes acél végződésű 1/4 NPT/BSPT külső menetes csatlakozású magasnyomású fúvóka - Loc-Line - 172086

Az 1/4-es Loc-Line rendszer nem csak hagyományosan alacsony nyomású rendszerekhez kínál megoldásokat. Magas nyomású fúvókarendszeréhez többféle lehetőséget is kínál. Az egyik ilyen opció a HPT (High Pressure Turret) fúvókarendszer. Ennek a fúvókarendszernek a legnagyobb eltérése a szintén magas nyomáson is üzemeltethető ProStream fúvókákhoz képest az, hogy a CT és XR típusú/stílusú fúvókák önálló egységként használhatók és sok esetben nem igényelnek további kiegészítő csőelemet vagy bilincset.

A jelenleg 2x4x4 (összesen 32) méretet felölelő XR szórófejek egyik ilyen fúvókája a 2,2x12,7mm-es. A méretben kicsi mindössze 2,2mm belső átmérőjű rozsdamentes acél szórófej gondoskodik, hogy csak a legszükségesebb mennyiségű hűtőközeg mennyiség kerüljön felhasználásra. A 12,7mm hosszúságú fúvókavég viszonylag kis helyigényű, mégis pontos beállíthatóságot is biztosít. A rozsdamentes acél hőkezelt fúvókavég mechanikus, vegyi és hőterhelési ellenállása is kiemelkedő. A hasonló fúvókaméretben azonos 2,2x12,7mm-es ProStream fúvókához képest a lényeges eltérés, hogy a XR fúvókák menettel, jelen esetben 1/4 NPT/BSPT külső menettel csatlakoztatható a szerszám vagy gép hűtőfolyadék kivezetéséhez és további alkatrészek nélkül ellátják hűtési feladatukat valamint képesek elviselni akár 70bar üzemi nyomást is. Így maximalizálják a szerszám élettartamát és javítják a gép üzemeltetési hatásfokát.

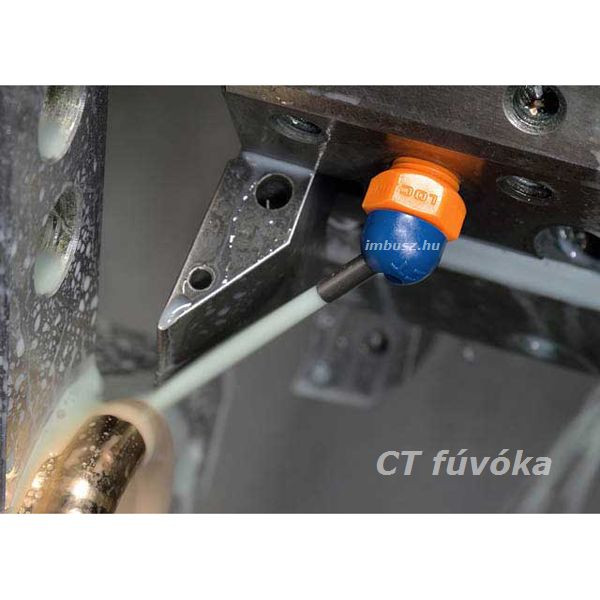

A 2,2x12,7mm-es 1/4" menetcsatlakozású XR fúvóka 360º-ban körbeforgatható és a függőleges síkban kiemelkedően nagy, akár 110º szögben állítható, tehát még magasabb állíthatóságot biztosít mint a CT rendszer.

További elterjedt szerszámnevek: 2,2x13mm-es HPT XR fúvóka, 2,2x12,7mm magasnyomású extra nagy állíthatóságú fúvóka, 2,2x12,7mm rozsdamentes acél 1/4” menetes fúvóka, 2,2x12,7mm acél fúvókavég 1/4” külső menettel, 2.2x12.7mm acélhegyű szórófej 1/4 NPT külső menet (km.) csatlakozással, 2.2x12.7mm-es nagynyomású fúvóka 1/4 BSPT külsőmenet csatlakozással, .086”x.500” XR Style HPT Nozzle For Loc-Line 1/4 Systems

A termék jellemzői és tulajdonságai:

• Fúvóka méret:
  • d=2,2mm fúvóka belső átmérő,
  • 12,7mm fúvókavég hosszúság,
  • 1/4” NPT/BSPT külső menetcsatlakozás,
• Állítási szögek:
  • 360º tengelye körül,
  • 110º billentési szög,
• Forma: egyenes áramlású körszórófej,
• Anyaga: acetál copolimer ház és menetcsatlakozás, rozsdamentes acél fúvókavég
• Fúvókahossz: 54,6mm,
• Olvadáspont: 165 °C,
• Max. üzemi hőmérséklet: 46 °C,
• Nyomás értékek: max 1000PSI (kb. 70bar)!
• Gyártó: Loc-Line,
• Cikkszám (rendelési más néven katalógus szám): 172086

Felhasználási terület:

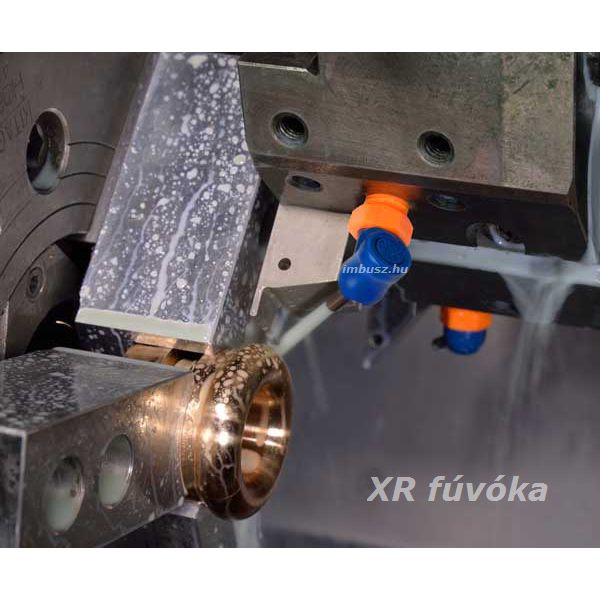

Gyors kiépítést igénylő magas nyomású kompakt kialakítású hűtőrendszerek, valamint nagy távolságból szükséges hűtési feladatok ellátására használható nagyon pontosan beállítható fúvóka menetvéggel, mely optimális kis szállítókapacitású, de nagy nyomást előállító szivattyúkhoz csatlakoztatva gépek, szerszámok és munkadarabok hűtésére/kenésére és forgácsanyag tisztításra használható szórófej típus magas mechanikai ellenállással és kiemelkedő élettartammal. Az extra állítási szög lehetővé teszi, horizontális sík feletti szórást is.

Tipp: További alkatrészekből, fúvókákból, csövekből, záró csapokból, menetes csatlakozókból, fittingekből és ezek készleteiből is rendkívül széles a választék áruházunkban. Nézzen szét további termékeink közt is!

Egyedi igényre külön rendelésre, de csak nagyobb kiszerelési egységben fekete és szürke színben is rendelhető!

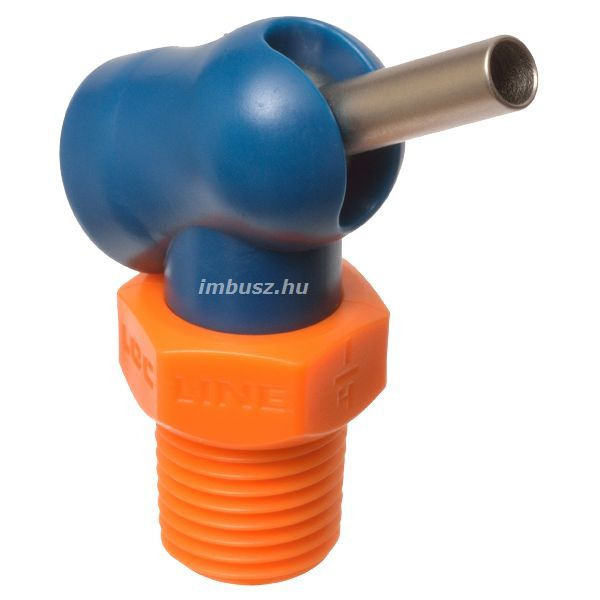

A kép illusztráció! A szerszám kinézete a valóságban kis mértékben eltérhet!
