d=Ø19 mm méretű körszórófej / fúvóka 3/4" rendszerhez - Loc-Line - 161502
A 19 mm keresztmetszetű körszórófej az 3/4" Loc-Line rendszer legnagyobb méretű körfúvókája. Alkalmazása pontos és nagy folyadék/kenőanyag vagy levegő áramlást igénylő gépek, berendezések hűtési/kenési vagy lefúvatási feladatára használt csővégi modul. A szórófejek a Loc-Line rendszerek egyik legfontosabb elemei, tekintve, hogy a legvégső, közvetett kapcsolódási pont a hűtendő felület és a hűtőrendszer között. A szórófej határozza meg a folyadéksugár formáját, alakját, átmérőjét, befolyással van a hűtő/kenő anyag mennyiségére és változatos kialakításával igazítható a szükséges feladatokhoz. A Loc-Line rendszerének különleges gömbszoknya kialakítása az, mely lehetővé teszi, hogy kézzel állítható tetszőlegesen a cső és fúvóka pozíció, így az irány beállítható tetszés szerint. Ennek a különleges és a Loc-Line által elsőként kifejlesztett gömbszoknya rendszernek köszönhető a termék további számtalan előnye, melyek a teljesség igénye nélkül a következők:
- A hajlítások nem csökkentik a cső belső keresztmetszetét, így állandó a folyadék/gáz áramlási ellenállása és nem okoz anyagfáradást, csőrendszer törést, szemben a hagyományos rézcsövekhez képest.
- A Loc-Line csőrendszer alaptermékei acetál kopolimerből készülnek, melyek elektromosan szigetelnek, így használatuk ideális szikraforgácsoló gépekhez.
- A fúvóka vagy csőrendszer pozícionálása egyszerűen és visszarúgózás nélkül megvalósítható akár kézzel igazítva és megmarad a kívánt helyzetben, így például a gép vibrációja nem okozza az elemek elmozdulását.
- Az 3/4" rendszert alacsony nyomásra fejlesztették (10-20 PSI = kb. 0,7-1,3bar) mely függ a cső hosszától, a hajlítások szögétől, a különböző fúvókák/szórófejek és egyéb kiegészítők fajtájától/jellegétől és a szállított anyag konzisztenciájától is. Ez ettől eltérő főleg magasabb nyomásértékek használatához helyi körülmények közötti tesztelés ajánlott!
- Az elemek anyaga és kialakítása olyan, hogy nem sérti meg a dolgozó kezét, így használata megfelelően betartott üzemi körülmények között biztonságos!
A Loc-Line acetál kopolimerből készült elemei az alábbi jellemző anyagok szállítására ajánlott: aceton, alkoholok, etanol, benzin, lakkbenzin, olajok, zsírok, kenőanyagok, nátriumhidroxid, közönséges mosó vegyszerek, víz és levegő maximum 77 °C hőmérsékletig.
A Loc-Line acetál kopolimerből készült elemei nem használhatók: savak, ammónium hidroxid, erős lúgok, Hypochlorit ion oldat, Nátriumhypochlorite továbbítására, szállítására. Ezek némelyikére a saválló rendszer elemei nyújthatnak megoldást, de abból nem létezik 3/4-es renszer!
További elterjedt szerszámnevek: 3/4"-os körszórófej 19mm, 3/4-es körszórófej 19 mm, 19 mm fúvóka, 3/4" Round Nozzle for 3/4" System.
A termék jellemzői és tulajdonságai:
- Méret: d=19mm fúvóka átmérő, legnagyobb átmérő (szoknya): D=31,5mm,
- Forma: egyenes áramlású körszórófej,
- Anyaga: acetál kopolimer,
- Fúvókahossz: 44mm,
- Olvadáspont: 165 °C,
- Max. üzemi hőmérséklet: 77 °C,
- Nyomás értékek: 10-20 PSI (kb 0.7-1.3bar),
- Átfolyási értékek: 4200-6300l/h
- Gyártó: Loc-Line,
- Cikkszám (rendelési más néven katalógus szám): 161502.
Felhasználási terület:
A 19mm átmérőjű 3/4" körszórófej tökéletes választás nagy hűtőfolyadék/kenőanyag-áramlást igénylő folyamatok, gépek és megmunkálási folyamatelemek hűtésére/kenésére, továbbá nagy méretű és könnyű valamint nehezebb forgácsanyagok pontos lefúvatására. Ezt a fúvóka formát általában olyan helyeken alkalmazzák, ahol a hűtendő szerszám vagy munkadarab szabadon hozzáférhető, azaz nincsenek jelentős helykorlátozó tényezők a hűtendő terület környékén. A 3/4-es rendszert és fúvókáit előszerettel használják az élelmiszeriparban és sütőiparban is pépes anyagok szállítására (pl: sütikrém, lekvár, tészta, pudingok adagolása, stb.)
Tipp: További alkatrészekből, szórófejekből, záró csapokból, menetes csatlakozókból, fittingekből és ezek készleteiből is rendkívül széles a választék áruházunkban. Nézzen szét további termékeink közt is!
Egyedi igényre külön rendelésre, de csak nagyobb kiszerelési egységben fekete és szürke színben is rendelhető!

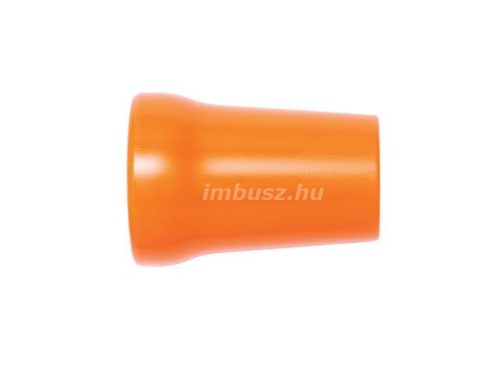

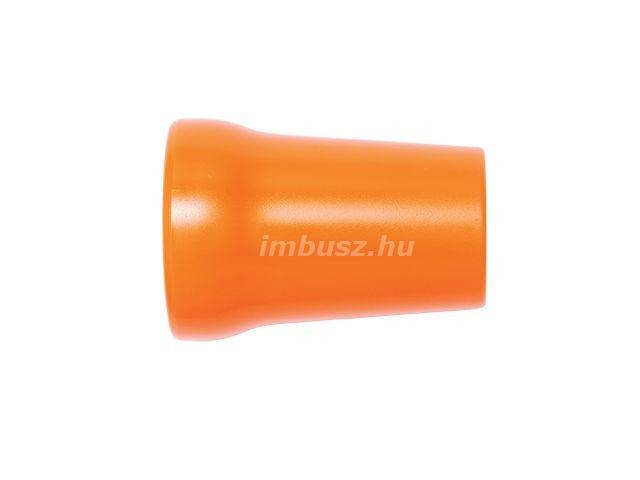

A kép illusztráció! A szerszám kinézete a valóságban kis mértékben eltérhet!
