16 sugaras 40/47mm széles d=1,5mm furatos szórófej / fúvóka 1/4 rendszerhez - Loc-Line - 141482

16 folyadéksugaras 40 mm fúvókaszélességű 47 mm teljes szélességű d=Ø1,5 mm furatos többsugaras szórófej / fúvóka 1/4"-es flexibilis hűtőfolyadék rendszerhez - Loc-Line - 141482

Az 1/4 inches 16 folyadéksugaras szórófej  a Loc-Line rendszer fontos terméke. A 16 folyadéksugaras szórófej szélessége 40 mm (teljes szélessége 47 mm) és hossza 45 mm. A széles kialakításnak köszönhetően a fej egyedül veheti át egy nagyobb munkadarab hűtését, vagy a hűtési feladatot szélesebb sávban látja el. A széles többsugaras fúvókák további sajátossága, hogy nem csak a gömbcsatlakozásnál állítható a szórás iránya, hanem a szórófej testén is van lehetőség további finombeállításra. A 16 db egyenként 1,5 mm átmérőjű furatok finom és pontosan irányítható folyadéksugarat állítanak elő. Az 1/4" (negyed colos) rendszer a Loc-Line modulos csőrendszerének legkisebb mérete. A Loc-Line rendszerének különleges gömbszoknya kialakítása az, mely lehetővé teszi, hogy kézzel állítható tetszőlegesen a csőpozíció, így a hossza és az irány is beállítható teszés szerint. A szükséges csőhossz további szegmensek hozzákapcsolásával vagy a legkisebb egységig (1 szegmens) tetszőlegesen toldható/szétpattintható. Ennek a különleges és a Loc-Line által elsőként kifejlesztett gömbszoknya rendszernek köszönhető a termék további számtalan előnye, melyek a teljesség igénye nélkül a következők:

• A hajlítások nem csökkentik a cső belső keresztmetszetét, így állandó a folyadék/gáz áramlási ellenállása és nem okoz anyagfáradást, csőrendszer törést, szemben a hagyományos rézcsövekhez képest.
• A Loc-Line csőrendszer alaptermékei acetal copolimerből készülnek, melyek elektromosan szigetelnek, így használatuk ideális szikraforgácsoló gépekhez, de nem ritka, hogy kábeleleket vezetnek rajta keresztül és flexibilis védőcsőként használják, valamint tartókonzolt is építenek belőle.
• A cső vagy csőrendszer pozícionálása egyszerűen és visszarúgózás nélkül megvalósítható akár kézzel igazítva és megmarad a kívánt helyzetben, így például a gép vibrációja nem okozza az elemek elmozdulását.
• A rendszert alacsony nyomásra fejlesztették (30-50 PSI = kb. 2-3.5bar) mely függ a cső hosszától, a hajlítások szögétől, a különböző fúvókák/szórófejek és egyéb kiegészítők fajtájától/jellegétől és a szállított anyag konzisztenciájától is. Ez ettől eltérő főleg magasabb nyomásértékek használatához helyi körülmények közötti tesztelés ajánlott!
• Az elemek anyaga és kialakítása olyan, hogy nem sérti meg a dolgozó kezét, így használata megfelelően betartott üzemi körülmények között biztonságos!

A Loc-Line acetál copolimerből készült elemei az alábbi jellemző anyagok szállítására ajánlott: aceton, alkoholok, etanol, benzin, lakkbenzin, olajok, zsírok, kenőanyagok, nátriumhidroxid, közönséges mosó vegyszerek, víz és levegő maximum 77 °C hőmérsékletig.

A Loc-Line acetál copolimerből készült elemei nem használhatók: savak, ammónium hidroxid, erős lúgok, Hypochlorit ion oldat, Nátriumhypochlorite továbbítására, szállítására. Ezek némelyikére a saválló rendszer elemei nyújthatnak megoldást!

További elterjedt szerszámnevek: 1/4"-os többfuratos szórófej, 1/4-es többfuratos szórófej, 47mm szélességű 16 furatos szórófej, 40mm széles furatos szórófej, 1/4" 16 furatos szórófej 1,5 mm-es furatokkal, 1/4" 15 folyadéksugaras szórófej Ø1,5mm 47 mm széles(ez a magyar nyelvű katalógusban tévesen szerepelő megnevezése), 1/4" 16 folyadéksugaras 1,5mm furatos 40mm széles flexibilis hűtőfolyadék fúvóka, 1/4" 16 folyadéksugaras 1,5mm furatos 40mm széles flexibilis hűtőcső fúvóka, 1/4" 16 folyadéksugaras 1.5mm furatos 40mm széles flexibilis hűtőrendszer fúvóka, 1/4" eszterga hűtőcső fúvóka többsugaras, többsugaras 1/4" marófej kenőcső fúvóka, 1/4 fúrószár hűtőcső 16 sugaras, 1/4" CNC gép hűtőcső fúvóka 16 sugarsa, 1/4" Swivel Nozzle 60 for Loc-Line.

A termék jellemzői és tulajdonságai:

• Méret: 16x1,5 mm fúvóka méret
• Forma: párhuzamos egyenes áramlású 16 sugaras szórófej,
• Csőkeresztmetszet: d=Ø1,5 mm belső legkisebb keresztmetszet, D=Ø16,2 mm legnagyobb külső csőátmérő (szoknya)
• Anyaga: acetál copolimer,
• Szélesség: 40mm fúvókánál méreve, 47mm teljes szélesség
• Csőhossz: 45mm
• Olvadáspont: 165 °C,
• Max. üzemi hőmérséklet: 77 °C,
• Nyomás és átfolyási értékek: 30-50 PSI (kb 2-3.5bar) 400-1000 l/h,
• Gyártó: Loc-Line,
• Cikkszám (rendelési más néven katalógus szám): 141482

Felhasználási terület:

A 16 sugaras 1,5mm furatos többsugaras szórófejet leginkább kis hűtőfolyadék/kenőanyag-áramlást igénylő folyamatok, gépek és megmunkálási folyamatelemek hűtési/kenési anyagainak továbbítása céljából használt csővégi elemeként használják. (pl: CNC megmunkáló gépek, esztergák, marógépek, fúrógépek hűtőcső végelemei). A többsugaras fúvókák széles területen nyújtanak egyenletes hűtést/kenést. Egyformán alkalmazható levegő/gáz halmazállapotú és cseppfolyós anyagok szállítására is, ezért levegő hűtés, forgács és egyéb anyagok lefúvatására is alkalmas. Az akvarisztikában az akvárium levegőztetőjének csövére is alkalmazzák.

Tipp:

További alkatrészekből, csövekből,  szórófejekből, záró csapokból, menetes csatlakozókból, fittingekből és ezek készleteiből is rendkívül széles a választék áruházunkban. Nézzen szét további termékeink közt is!

Egyedi ígényre külön rendelésre, de csak nagyobb kiszerelési egységben fekete és szürke színben is rendelhető!

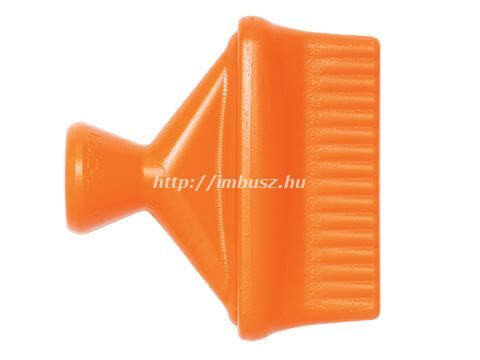

A kép illusztráció! A szerszám kinézete a valóságban kis mértékben eltér!

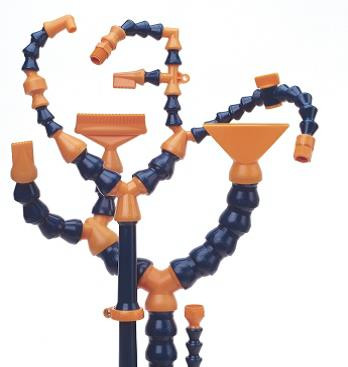

Loc-Line® Fleximodul csőrendszer általános felhasználási területei és bemutatása
