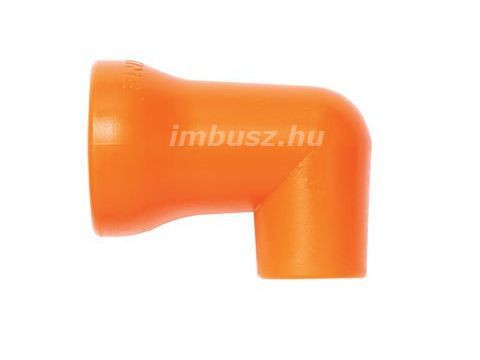

d=Ø12 mm méretű 90 fokos könyök körszórófej / fúvóka 1/2" rendszerhez - Loc-Line - 151830
A 12 mm keresztmetszetű könyök körszórófej az 1/2" Loc-Line rendszer legnagyobb átmérővel rendelkező fúvókája. Alkalmazása szűk helyeken pontos és közepesen nagy folyadék/kenőanyag vagy levegő áramlást igénylő gépek, berendezések hűtési/kenési vagy lefúvatási feladatára használt csővégi modul. A 12mm-es furattal rendelkező 90 fokos könyök körszórófej praktikus megoldás, ha nagyon kis hely áll rendelkezésre a hűtendő rész és a hűtőcső rendszer részére, valamint, ha a hűtőcső odavezetés nem teszi lehetővé, hogy megfelelően ráforduljon a szórófej a munkadarab és a megmunkáló rész azaz a hűtendő terület irányába. A szórófejek a Loc-Line rendszerek egyik legfontosabb elemei, tekintve, hogy a legvégső, közvetett kapcsolódási pont a hűtendő felület és a hűtőrendszer között. A szórófej határozza meg a folyadéksugár formáját, alakját, átmérőjét, befolyással van a hűtő/kenő anyag mennyiségére és változatos kialakításával igazítható a szükséges feladatokhoz. A Loc-Line rendszerének különleges gömbszoknya kialakítása az, mely lehetővé teszi, hogy kézzel állítható tetszőlegesen a cső és fúvóka pozíció, így az irány beállítható tetszés szerint. Ennek a különleges és a Loc-Line által elsőként kifejlesztett gömbszoknya rendszernek köszönhető a termék további számtalan előnye, melyek a teljesség igénye nélkül a következők:
- A hajlítások nem csökkentik a cső belső keresztmetszetét, így állandó a folyadék/gáz áramlási ellenállása és nem okoz anyagfáradást, csőrendszer törést, szemben a hagyományos rézcsövekhez képest.
- A Loc-Line csőrendszer alaptermékei acetál kopolimerből készülnek, melyek elektromosan szigetelnek, így használatuk ideális szikraforgácsoló gépekhez.
- A fúvóka vagy csőrendszer pozícionálása egyszerűen és visszarúgózás nélkül megvalósítható akár kézzel igazítva és megmarad a kívánt helyzetben, így például a gép vibrációja nem okozza az elemek elmozdulását.
- Az 1/2" rendszert alacsony nyomásra fejlesztették (20-30 PSI = kb. 1.3-2bar) mely függ a cső hosszától, a hajlítások szögétől, a különböző fúvókák/szórófejek és egyéb kiegészítők fajtájától/jellegétől és a szállított anyag konzisztenciájától is. Ez ettől eltérő főleg magasabb nyomásértékek használatához helyi körülmények közötti tesztelés ajánlott!
- Az elemek anyaga és kialakítása olyan, hogy nem sérti meg a dolgozó kezét, így használata megfelelően betartott üzemi körülmények között biztonságos!
A Loc-Line acetál kopolimerből készült elemei az alábbi jellemző anyagok szállítására ajánlott: aceton, alkoholok, etanol, benzin, lakkbenzin, olajok, zsírok, kenőanyagok, nátriumhidroxid, közönséges mosó vegyszerek, víz és levegő maximum 77 °C hőmérsékletig.
A Loc-Line acetál kopolimerből készült elemei nem használhatók: savak, ammónium hidroxid, erős lúgok, Hypochlorit ion oldat, Nátriumhypochlorite továbbítására, szállítására. Ezek némelyikére a saválló rendszer elemei nyújthatnak megoldást!
További elterjedt szerszámnevek: 1/2"-os könyök körszórófej 12mm, 1/2-es könyök körszórófej 12mm, 12 mm 90 fokos fúvóka, 12 mm 90 fokos körszórófej, 12mm könyök fúvóka, 1/2" 90 Degree Round Nozzle for 1/2" Loc-Line system.
A termék jellemzői és tulajdonságai:
- Méret: 12mm fúvóka átmérő, 1/2 rendszer
- Forma: egyenes áramlású könyök körszórófej,
- Anyaga: acetál kopolimer,
- Fúvókahossz: 40mm,
- Fúvóka magasság: 31mm,
- Olvadáspont: 165 °C,
- Max. üzemi hőmérséklet: 77 °C,
- Nyomás értékek: 20-30 PSI (kb 1.3-2bar),
- Gyártó: Loc-Line,
- Cikkszám (rendelési más néven katalógus szám): 151830
Felhasználási terület:
A 12mm átmérőjű 1/2" 90 fokos könyök körszórófej tökéletes választás közepes hűtőfolyadék/kenőanyag-áramlást igénylő folyamatok, gépek és megmunkálási folyamatelemek hűtésére/kenésére, továbbá közepes és középnehéz forgácsanyagok pontos lefúvatására szűk helyeken. A 90°-os törésnek köszönhetően a szórófej szűk irányváltással vezeti a hűtőközeget a szerszámhoz. Ennek köszönhetően kis helyigényű, és könnyíti a folyamatfelügyeletet, kevésbé takarja ki azt, tehát jobb rálátást biztosít.
Tipp: További alkatrészekből, szórófejekből, záró csapokból, csövekből, menetes csatlakozókból, fittingekből és ezek készleteiből is rendkívül széles a választék áruházunkban. Nézzen szét további termékeink közt is!
Egyedi igényre külön rendelésre, de csak nagyobb kiszerelési egységben fekete és szürke színben is rendelhető!
A kép illusztráció! A szerszám kinézete a valóságban kis mértékben eltérhet!
