d=1,5mm 90 fokos könyök körszórófej / fúvóka 1/4 rendszerhez - Loc-Line - 141470

d=Ø1.5 mm méretű 90 fokos könyök körszórófej / fúvóka 1/4" rendszerhez - Loc-Line - 141470

Az 1,5 mm keresztmetszetű könyök körszórófej az 1/4" Loc-Line rendszer legkisebb fúvókája. Alkalmazása szűk helyeken pontos és kis folyadék/kenőanyag vagy levegő áramlást igénylő gépek, berendezések hűtési/kenési vagy lefúvatási feladatára használt csővégi modul. A 1,5mm-es furattal rendelkező 90 fokos könyök körszórófej praktikus megoldás, ha nagyon kis hely áll rendelkezésre a hűtendő rész és a hűtőcső rendszer részére, valamint, ha a hűtőcső odavezetés nem teszi lehetővé, hogy megfelelően ráforduljon a szórófej a munkadarab és a megmunkáló rész azaz a hűtendő terület irányába. A szórófejek a Loc-Line rendszerek egyik legfontosabb elemei, tekintve, hogy a legvégső, közvetett kapcsolódási pont a hűtendő felület és a hűtőrendszer között. A szórófej határozza meg a folyadéksugár formáját, alakját, átmérőjét, befolyással van a hűtő/kenő anyag mennyiségére és változatos kialakításával igazítható a szükséges feladatokhoz. A Loc-Line rendszerének különleges gömbszoknya kialakítása az, mely lehetővé teszi, hogy kézzel állítható tetszőlegesen a cső és fúvóka pozíció, így az irány beállítható tetszés szerint. Ennek a különleges és a Loc-Line által elsőként kifejlesztett gömbszoknya rendszernek köszönhető a termék további számtalan előnye, melyek a teljesség igénye nélkül a következők:

• A hajlítások nem csökkentik a cső belső keresztmetszetét, így állandó a folyadék/gáz áramlási ellenállása és nem okoz anyagfáradást, csőrendszer törést, szemben a hagyományos rézcsövekhez képest.
• A Loc-Line csőrendszer alaptermékei acetal copolimerből készülnek, melyek elektromosan szigetelnek, így használatuk ideális szikraforgácsoló gépekhez.
• A fúvóka vagy csőrendszer pozícionálása egyszerűen és visszarúgózás nélkül megvalósítható akár kézzel igazítva és megmarad a kívánt helyzetben, így például a gép vibrációja nem okozza az elemek elmozdulását.
• A rendszert alacsony nyomásra fejlesztették (30-50 PSI = kb. 2-3.5bar) mely függ a cső hosszától, a hajlítások szögétől, a különböző fúvókák/szórófejek és egyéb kiegészítők fajtájától/jellegétől és a szállított anyag konzisztenciájától is. Ez ettől eltérő főleg magasabb nyomásértékek használatához helyi körülmények közötti tesztelés ajánlott!
• Az elemek anyaga és kialakítása olyan, hogy nem sérti meg a dolgozó kezét, így használata megfelelően betartott üzemi körülmények között biztonságos!

A Loc-Line acetál copolimerből készült elemei az alábbi jellemző anyagok szállítására ajánlott: aceton, alkoholok, etanol, benzin, lakkbenzin, olajok, zsírok, kenőanyagok, nátriumhidroxid, közönséges mosó vegyszerek, víz és levegő maximum 77 °C hőmérsékletig.

A Loc-Line acetál copolimerből készült elemei nem használhatók: savak, ammónium hidroxid, erős lúgok, Hypochlorit ion oldat, Nátriumhypochlorite továbbítására, szállítására. Ezek némelyikére a saválló rendszer elemei nyújthatnak megoldást!

További elterjedt szerszámnevek: 1/4"-os könyök körszórófej 1.5mm, 1/4-es könyök körszórófej 1.5mm, 1,5 mm 90 fokos fúvóka, 1,5 mm 90 fokos körszórófej, 1.5mm könyök fúvóka, 1/16" 90 Degree Round Nozzle

A termék jellemzői és tulajdonságai:

• Méret: 1,5mm fúvóka átmérő,
• Forma: egyenes áramlású könyök körszórófej,
• Anyaga: acetál copolimer,
• Fúvókahossz: 25mm,
• Fúvóka magasság: 20mm,
• Olvadáspont: 165 °C,
• Max. üzemi hőmérséklet: 77 °C,
• Nyomás értékek: 30-50 PSI (kb 2-3.5bar),
• Gyártó: Loc-Line,
• Cikkszám (rendelési más néven katalógus szám): 141470

Felhasználási terület:

Az 1,5mm átmérőjű 1/4" 90 fokos könyök körszórófej tökéletes választás kis hűtőfolyadék/kenőanyag-áramlást igénylő folyamatok, gépek és megmunkálási folyamatelemek hűtésére/kenésére, továbbá kis és könnyű forgácsanyagok pontos lefúvatására szűk helyeken. A 90°-os törésnek köszönhetően a szórófej szűk irányváltással vezeti a hűtőközeget a szerszámhoz. Ennek köszönhetően kis helyigényű, és könnyíti a folyamatfelügyeletet, kevésbé takarja ki azt tehát jobb rálátást biztosít.

Tipp: További alkatrészekből, csövekből, záró csapokból, menetes csatlakozókból, fittingekből és ezek készleteiből is rendkívül széles a választék áruházunkban. Nézzen szét további termékeink közt is!

Egyedi igényre külön rendelésre, de csak nagyobb kiszerelési egységben fekete és szürke színben is rendelhető!

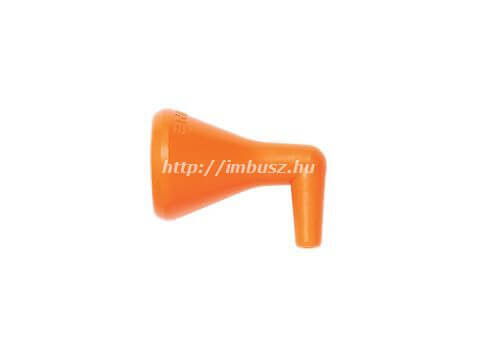

A kép illusztráció! A szerszám kinézete a valóságban kis mértékben eltér!
