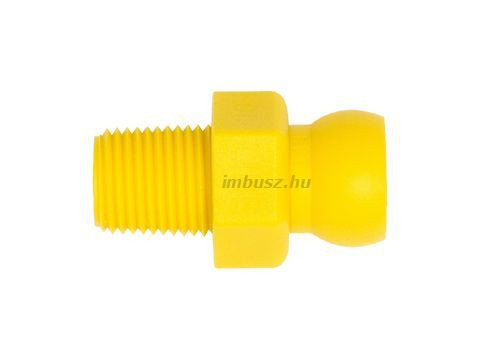

1/8" NPT saválló külsőmenetes gömbcsatlakozó 1/4" rendszerhez (60°-os szögű kúpos menet) - Loc-Line - 141405
A Loc-Line hagyományos fleximodul rendszerei mellett saválló megoldással is segíti a fokozott vegyi környezetben, elsősorban sós és savas közegben szükséges felhasználási körülményeket. A saválló 1/8 NPT menetes csatlakozója nyomás és szállítási paramétereiben teljesen megegyezik a normál 1/8 NPT gömbcsatlakozóval, viszont poliészter anyagának köszönhetően eltérő anyagok szállítására alkalmas. Az 1/4-es poliészter csatlakozó magasabb (246ºC) olvadáspontjának köszönhetően egyes esetekben magasabb csúcsterhelési hőmérséklettel is megbírkózik a hagyományos rendszerhez képest.
A Loc-Line saválló poliészterből készült elemei az alábbi jellemző anyagok szállítására ajánlott: savak (70ºC alatt), alkoholok, aromás higítók, benzin, olajok, zsírok, kenőanyagok, hidrogén karbonát, só oldatok, víz (70ºC felett is!).
A Loc-Line saválló poliészterből készült elemei nem használhatók: aceton, 70ºC felett savak, közönséges mosó vegyszer, lúgok(erős), etilacetát, szállítására. Ezek némelyikére a hagyományos rendszer elemei nyújthatnak megoldást!
A saválló 1/8" NPT (National Pipe Thread or Taper) külső menetű gömbcsatlakozó az 1/4" Loc-Line rendszer legkisebb méretű menetes csatlakozója. A 60°-os szögű kúpos menet önmagát tömíti, de teflonszalag tovább segítheti a tömítettségét. Az NPT menet főleg amerikában használt menettípus. Ne tévesszen meg senkit az 1/8" megjelölés (ami valójában 3,175 mm) mert ez nem a menet mérete. Az 1/8" NPT külső menet mérhető átmérője a csatlakozó menetének elején kb.: 9,8mm, a hatszög kulcscsatlakozás tövénél mérve kb.:10,2mm. A belső menet mérete: kb.: 8,7mm (arra az esetre, ha nem álna rendelkezésre még 1/8"-os Loc-Line elem, csak a kiépítési hely furat/menet mérhető). További fontos a menet azonosítását megkönnyítő adat (ha az ellenőrzéshez rendelkezésre áll egy menetfésű) az a menetszám. Az 1/8” NPT menetszáma 27, azaz 1” (col vagy inch) hosszúságú menet 27 menetet tartalmaz. Jelölése: TPI (Thread per inch). A Loc-Line menetes csatlakozói jobbmenetesek. Az 1/8"-os gömbcsatlakozó 9/16" méretű (14,3mm) villáskulccsal oldható/meghúzható, de tökéletes megoldás az állítható villáskulcs vagy legrosszabb esetben egy kis méretű csőfogó is. Alkalmazása a kis folyadék/kenőanyag vagy levegő áramlást igénylő gépek, berendezések hűtési/kenési vagy lefúvatási feladatára használt csőrendszer induló csatlakozója. A gömbcsatlakozók fontos induló elemei a Loc-Line rendszereknek hiszen ezek segítik a csőcsatlakozást, hogy ezt a kíváló flexibilitású rendszert tudjuk használni. A Loc-Line rendszerének különleges gömbszoknya kialakítása az, mely lehetővé teszi, hogy kézzel állítható tetszőlegesen a cső és fúvóka pozíció, így az irány beállítható tetszés szerint. Ennek a különleges és a Loc-Line által elsőként kifejlesztett gömbszoknya rendszernek köszönhető a termék további számtalan előnye.
További elterjedt szerszámnevek: 1/8"-os saválló külső menetes gömbcsatlakozó, 1/8-os külső menetű saválló csatlakozó, 9.8-10.2mm NPT menetes saválló csatlakozó, 1/8" kúpos menetes csatlakozó saválló kivitel, 1/8 NPT gömbcsatlakozó poliészter, 1/8" Acid Resistant NPT Connector.
A termék jellemzői és tulajdonságai:
- Méret: 1/8" NPT (menet átmérő kb: 9,8mm-10,2mm) TPI:1/8-27,
- Forma: külsőmenetes (km.) gömbcsatlakozó,
- Anyaga: saválló poliészter,
- Hossz: 26mm,
- Oldáshoz/megfeszítéshez használható kulcs mérete: 9/16" (14,3 mm)
- Olvadáspont: 246 °C,
- Max. üzemi hőmérséklet: 77 °C,
- Nyomás értékek: 30-50 PSI (kb 2-3.5bar),
- Gyártó: Loc-Line,
- Cikkszám (rendelési más néven katalógus szám): 145405
Felhasználási terület:
1/8" NPT(F) belső menetbe csatlakoztatható 1/8" NPT külső menetű saválló gömbcsatlakozó, mely biztosítja az ANSI szabványú menetcsatlakozásoknál a tömítettséget és a saválló Loc-Line elemek csatlakoztathatóságát a gömbvéghez. Így lesz tökéletes választás a kis hűtőfolyadék/kenőanyag-áramlást igénylő folyamatok, gépek és megmunkálási folyamatelemek hűtésére/kenésére, továbbá kis és könnyű forgácsanyagok pontos lefúvatására használt csőrendszer induló elemeként savas és sós környeztben.
Csak citromsárga színben rendelhető!

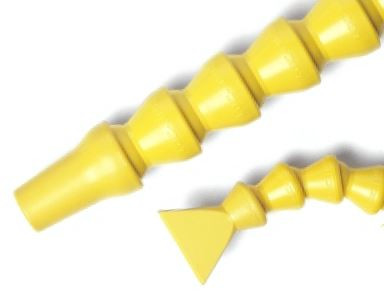

A kép illusztráció! A szerszám kinézete a valóságban kis mértékben eltér!
