1/4" NPT külsőmenetes gömbcsatlakozó 1/4" rendszerhez (60°-os szögű kúpos menet TPI:1/4-18) - Loc-Line - 141406

Az 1/4" NPT (National Pipe Thread or Taper) külső menetű gömbcsatlakozó az 1/4" Loc-Line rendszer nagyobbik méretű menetes csatlakozója. A 60°-os szögű kúpos menet önmagát tömíti, de teflonszalag tovább segítheti a tömítettségét. Az NPT menet főleg amerikában használt menettípus. Ne tévesszen meg senkit az 1/4" megjelölés (ami valójában 6,35 mm) mert ez nem a menet mérete. Az 1/4" NPT külső menet mérhető átmérője a csatlakozó menetének elején kb.: 13,2mm, a hatszög kulcscsatlakozás tövénél mérve kb.:13,6mm. A belső menet mérete: kb.: 11,2mm (arra az esetre, ha nem álna rendelkezésre még 1/4"-os Loc-Line elem, csak a kiépítési hely furat/menet mérhető). További fontos a menet azonosítását megkönnyítő adat (ha az ellenőrzéshez rendelkezésre áll egy menetfésű) az a menetszám. Az 1/4” NPT menetszáma 18, azaz 1” (col vagy inch) hosszúságú menet 18 menetet tartalmaz. Jelölése: TPI (Thread per inch). A Loc-Line menetes csatlakozói jobbmenetesek. Az 1/4"-os gömbcsatlakozó 9/16" méretű (14,3mm) villáskulccsal oldható/meghúzható, de tökéletes megoldás az állítható villáskulcs vagy legrosszabb esetben egy kis méretű csőfogó is. Alkalmazása a kis folyadék/kenőanyag vagy levegő áramlást igénylő gépek, berendezések hűtési/kenési vagy lefúvatási feladatára használt csőrendszer induló csatlakozója. A gömbcsatlakozók fontos induló elemei a Loc-Line rendszereknek hiszen ezek segítik a csőcsatlakozást, hogy ezt a kíváló flexibilitású rendszert tudjuk használni. A Loc-Line rendszerének különleges gömbszoknya kialakítása az, mely lehetővé teszi, hogy kézzel állítható tetszőlegesen a cső és fúvóka pozíció, így az irány beállítható tetszés szerint. Ennek a különleges és a Loc-Line által elsőként kifejlesztett gömbszoknya rendszernek köszönhető a termék további számtalan előnye, melyek a teljesség igénye nélkül a következők:

• A hajlítások nem csökkentik a cső belső keresztmetszetét, így állandó a folyadék/gáz áramlási ellenállása és nem okoz anyagfáradást, csőrendszer törést, szemben a hagyományos rézcsövekhez képest.
• A Loc-Line csőrendszer alaptermékei acetal copolimerből készülnek, melyek elektromosan szigetelnek, így használatuk ideális szikraforgácsoló gépekhez.
• A fúvóka vagy csőrendszer pozícionálása egyszerűen és visszarúgózás nélkül megvalósítható akár kézzel igazítva és megmarad a kívánt helyzetben, így például a gép vibrációja nem okozza az elemek elmozdulását.
• A rendszert alacsony nyomásra fejlesztették (30-50 PSI = kb. 2-3.5bar) mely függ a cső hosszától, a hajlítások szögétől, a különböző fúvókák/szórófejek és egyéb kiegészítők fajtájától/jellegétől és a szállított anyag konzisztenciájától is. Ez ettől eltérő főleg magasabb nyomásértékek használatához helyi körülmények közötti tesztelés ajánlott!
• Az elemek anyaga és kialakítása olyan, hogy nem sérti meg a dolgozó kezét, így használata megfelelően betartott üzemi körülmények között biztonságos!

A Loc-Line acetál copolimerből készült elemei az alábbi jellemző anyagok szállítására ajánlott: aceton, alkoholok, etanol, benzin, lakkbenzin, olajok, zsírok, kenőanyagok, nátriumhidroxid, közönséges mosó vegyszerek, víz és levegő maximum 77 °C hőmérsékletig.

A Loc-Line acetál copolimerből készült elemei nem használhatók: savak, ammónium hidroxid, erős lúgok, Hypochlorit ion oldat, Nátriumhypochlorite továbbítására, szállítására. Ezek némelyikére a saválló rendszer elemei nyújthatnak megoldást!

További elterjedt szerszámnevek: 1/4"-os külső menetes gömbcsatlakozó, 1/4-es külső menetű csatlakozó, 13.2-13.6mm NPT menetes csatlakozó, 1/4" kúpos menetes csatlakozó, 1/4 NPT gömbcsatlakozó, 1/4" NPT Connector.

A termék jellemzői és tulajdonságai:

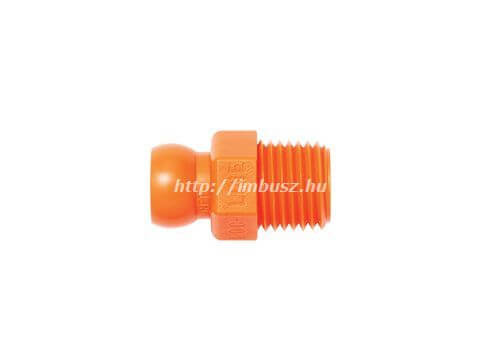

• Méret: 1/4" NPT (menet átmérő kb: 13,2mm-13,6mm)
• Forma: külsőmenetes (km.) gömbcsatlakozó,
• Anyaga: acetál copolimer,
• Hossz: 26mm,
• Oldáshoz/megfeszítéshez használható kulcs mérete: 9/16" (14,3 mm)
• Olvadáspont: 165 °C,
• Max. üzemi hőmérséklet: 77 °C,
• Nyomás értékek: 30-50 PSI (kb 2-3.5bar),
• Gyártó: Loc-Line,
• Cikkszám (rendelési más néven katalógus szám): 141405

Felhasználási terület:

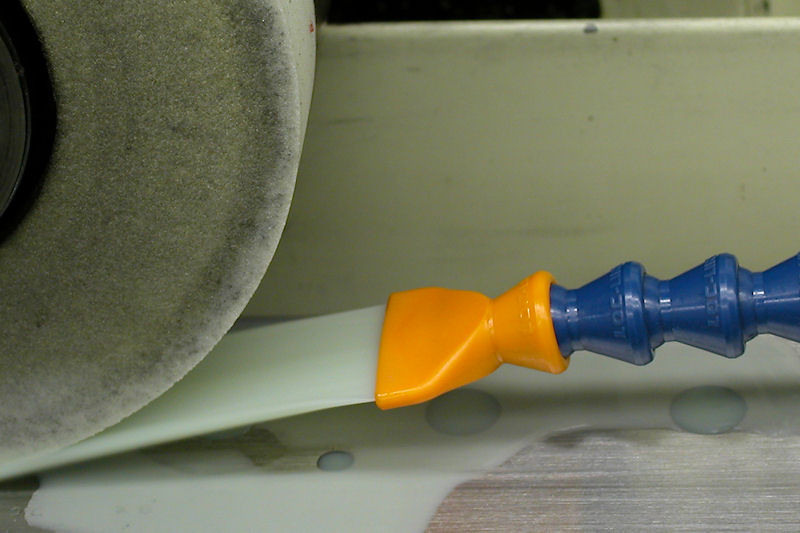

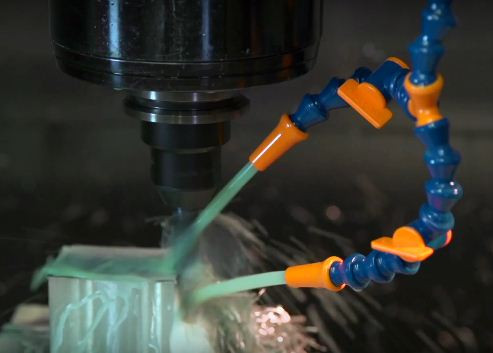

1/4" NPT(F) belső menetbe csatlakoztatható 1/4" NPT külső menetű gömbcsatlakozó, mely biztosítja az ANSI szabványú menetcsatlakozásoknál a tömítettséget és a Loc-Line elemek csatlakoztathatóságát a gömbvéghez. Így lesz tökéletes választás a kis hűtőfolyadék/kenőanyag-áramlást igénylő folyamatok, gépek és megmunkálási folyamatelemek hűtésére/kenésére, továbbá kis és könnyű forgácsanyagok pontos lefúvatására használt csőrendszer induló elemeként.

Tipp: az 1/4" NPT menetű gömbcsatlakozó nem kompatibilis az 1/4" BSPT menettel, de összeerőltethető ezért, ha nem biztos benne, hogy milyen az induló belső menet típusa, inkább rendeljen az 1/4" BSPT csatlakozóból is! A Loc-Line 1/4" NPT gömbcsatlakozó legtöbbször narancssárga színű és a gömb tövében jelzi, hogy NPT vagy BSPT menetes!

További alkatrészekből, csövekből, záró csapokból, fúvókákból, fittingekből és ezek készleteiből is rendkívül széles a választék áruházunkban. Nézzen szét további termékeink közt is!

Egyedi igényre külön rendelésre, de csak nagyobb kiszerelési egységben fekete és szürke színben is rendelhető!

A kép illusztráció! A szerszám kinézete a valóságban kis mértékben eltér!
