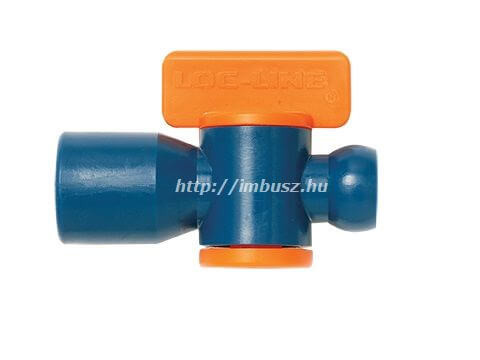

1/4" NPT (TPI:1/4-18) 60°-os szögű kúpos menetű belsőmenetes zárócsap 90°-os elfordítással nyitható és zárható 1/4" flexibilis hűtőfolyadék rendszerhez - Loc-Line - 121193
Sokszor igény a hűtőfolyadék vagy levegő mennyiségének szabályozása/lezárása flexibilis csőrendszer kiépítésekor. Az 1/4-es Loc-Line rendszer többféle elzáró lehetőséget is kínál ennek megoldására. Az egyik ilyen megoldás az ¼ elzárók között az 1/4 NPT belsőmenetes zárócsap. Az ¼ NPT külső menetre csatlakoztatható elzáró 90 fokos elfordítással működtethető és fokozatmentes szabályozást biztosít. Menete kúposan tömít, így a legtöbb esetben nem igényel további tömítő anyagot. Az 1/4 NPT belső menet mérhető átmérője kb.11,2mm. ¼”-es belsőmenetes zárócsap akár 100PSI, azaz közel 7 bar nyomást is megfékező nitrile tömítéssel rendelkezik. A külső ház anyaga acetal-copolymer, mely könnyű és nagy ellenálló képességgel rendelkezik a legtöbb kenő és általános tisztító folyadékkal szemben. Optimális induló idom szabályozást/elzárhatóságot igénylő 1/4” hűtő/kenő rendszer kiépítésekor.
További elterjedt megnevezések: 1/4 belsőmenetes csap, 1/4 NPT zárócsap belső menettel, 1/4 –es bm zárócsap, 1/4 elzáró belső menettel, 1/4 szabályozó csap belsőmenetes, NPT belsőmenetes záró csap 1/4 csatlakozással, 1/4 belső menetes záró szelep, 1/4 szabályozó NPT belső menettel, 1/4” Female NPT Valve.
A termék jellemzői és tulajdonságai:
- Méret: 1/4" NPT
- Forma: belsőmenetes elzáró/zárócsap
- Csőkeresztmetszet: d=Ø6,35 mm belső legkisebb keresztmetszet,
- Anyaga: acetal copolimer,
- Tömítés anyaga: nitrile
- Csőhossz: 55mm,
- Olvadáspont: 165 °C,
- Max. üzemi hőmérséklet: 77 °C,
- Nyomás és átfolyási értékek: max 100PSI (kb 7bar) 1,135- l/h,
- Gyártó: Loc-Line,
- Cikkszám (rendelési más néven katalógus szám): 121193
Felhasználási terület:
1/4" NPT külső menetre csatlakoztatható 1/4" NPT(F) belső menetű zárócsap, mely lehetővé teszi az ANSI szabványú menetcsatlakozásoknál a tömítettséget, az ¼-es Loc-Line rendszerhez történő csatlakoztathatóságot illetve a kiépített rendszer lezárhatóságát és szabályozhatóságát is biztosítja, mindezt gyorsan és egyszerűen.
Tipp: az 1/4" NPT menetű elzáró nem kompatibilis az 1/4" BSPT menettel, de összeerőltethető ezért, ha BSPT külső menethez csatlakozna és kis nyomáson dolgozik használhatja így is, vagy szakszerűbb egy 1/4-es BB karmantyút felhelyezni a külső menetre, utána 1/4 BSPT induló gömbcsatlakozó és hozzá a csőközi gömbcsatlakozású zárócsapot tenni. Nagyobb nyomások esetén akár bilincset is tehet a csapszoknyára!
További alkatrészekből, csövekből, szórófejekből, záró csapokból, menetes csatlakozókból, fittingekből és ezek készleteiből is rendkívül széles a választék áruházunkban. Nézzen szét további termékeink közt is!
Egyedi igényre külön rendelésre, de csak nagyobb kiszerelési egységben fekete és szürke színben is rendelhető!

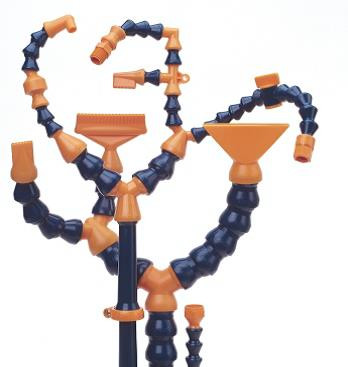

Loc-Line® Fleximodul csőrendszer általános felhasználási területei és bemutatása
