1/4" kétoldalas gömbcsatlakozó flexibilis csőrendszerhez - Loc-Line - 141409
Az 1/4-es kétoldalas gömbcsatlakozó különleges lehetőségeket biztosít az 1/4 inches flexibilis hűtőcső rendszer kiépítésében. Segítségével megfordítható a cső normál iránya, így lehetőséget biztosít pl. fix kiépítésű flexibilis elvezetésű csőszakaszok felépítésére, Y és T elágazók segítségével dupla bevezetést, azaz akár eltérő anyagok egyidejű csőbe jutását is megoldhatóvá teszi. Az egyszerű mágnestalpas folyadékelosztó rendszerek kiépítése sem valósítható meg e nélkül a kis elem nélkül. Az 1/4" (negyed colos) rendszer a Loc-Line modulos csőrendszerének legkisebb mérete. A Loc-Line rendszerének különleges gömbszoknya kialakítása az, mely lehetővé teszi, hogy kézzel állítható tetszőlegesen a csőpozíció, így a hossza és az irány is beállítható tetszés szerint. A szükséges csőhossz további szegmensek hozzákapcsolásával vagy a legkisebb egységig (1 szegmens) tetszőlegesen toldható/szétpattintható. Ennek a különleges és a Loc-Line által elsőként kifejlesztett gömbszoknya rendszernek köszönhető a termék további számtalan előnye, melyek a teljesség igénye nélkül a következők:
- A hajlítások nem csökkentik a cső belső keresztmetszetét, így állandó a folyadék/gáz áramlási ellenállása és nem okoz anyagfáradást, csőrendszer törést, szemben a hagyományos rézcsövekhez képest.
- A Loc-Line csőrendszer alaptermékei acetál kopolimerből készülnek, melyek elektromosan szigetelnek, így használatuk ideális szikraforgácsoló gépekhez, de nem ritka, hogy kábeleleket vezetnek rajta keresztül és flexibilis védőcsőként használják, valamint tartókonzolt is építenek belőle.
- A cső vagy csőrendszer pozícionálása egyszerűen és visszarúgózás nélkül megvalósítható akár kézzel igazítva és megmarad a kívánt helyzetben, így például a gép vibrációja nem okozza az elemek elmozdulását.
- A rendszert alacsony nyomásra fejlesztették (30-50 PSI = kb. 2-3.5bar) mely függ a cső hosszától, a hajlítások szögétől, a különböző fúvókák/szórófejek és egyéb kiegészítők fajtájától/jellegétől és a szállított anyag konzisztenciájától is. Ez ettől eltérő főleg magasabb nyomásértékek használatához helyi körülmények közötti tesztelés ajánlott!
- Az elemek anyaga és kialakítása olyan, hogy nem sérti meg a dolgozó kezét, így használata megfelelően betartott üzemi körülmények között biztonságos!
A Loc-Line acetál kopolimerből készült elemei az alábbi jellemző anyagok szállítására ajánlott: aceton, alkoholok, etanol, benzin, lakkbenzin, olajok, zsírok, kenőanyagok, nátriumhidroxid, közönséges mosó vegyszerek, víz és levegő maximum 77 °C hőmérsékletig.
A Loc-Line acetál kopolimerből készült elemei nem használhatók: savak, ammónium hidroxid, erős lúgok, Hypochlorit ion oldat, Nátriumhypochlorite továbbítására, szállítására. Ezek némelyikére a saválló rendszer elemei nyújthatnak megoldást!
További elterjedt szerszámnevek: 1/4"-os kétoldalas gömbcsatlakozó, 1/4-es kétoldali gömbcsatlakozó, 19mm szegmenscső forditó idom, 1/4" dupla szoknyavég, 1/4" belső-belső gömbcsatlakozó, 1/4" dupla belső gömbcsatlakozó, 1/4" gömbcsatlakozásű karmantyú, 1/4" Double Socket for 1/4" ID Loc-Line system
A termék jellemzői és tulajdonságai:
- Méret: 1/4"
- Forma: kétoldalas belső gömbcsatlakozó
- Csőkeresztmetszet: d=Ø6,35 mm belső legkisebb keresztmetszet, D=Ø16,2 mm legnagyobb külső csőátmérő (szoknya)
- Anyaga: acetál kopolimer,
- Csőhossz: 19mm,
- Olvadáspont: 165 °C,
- Max. üzemi hőmérséklet: 77 °C,
- Nyomás és átfolyási értékek: 30-50 PSI (kb 2-3.5bar) 1.135- l/h,
- Gyártó: Loc-Line,
- Cikkszám (rendelési más néven katalógus szám): 141409
Felhasználási terület:
Leginkább kis hűtőfolyadék/kenőanyag-áramlást igénylő folyamatok, gépek és megmunkálási folyamatelemek hűtési/kenési anyagainak továbbítása céljából használt csőrendszerek kiépítésekor használt alkatrész (pl: CNC megmunkáló gépek, esztergák, marógépek, fúrógépek). Egyformán alkalmazható levegő/gáz halmazállapotú és cseppfolyós anyagok szállítására is, ezért levegő hűtés, forgács és egyéb anyagok lefúvatására is alkalmas. Kisebb tartókonzolok készítésére és kábelátvezetésre is használható. Az akvarisztikában az akvárium levegőztetőjének csövére is alkalmazzák. Számtalan egyéb megoldásra is megfelel (pl. játékbabák testébe is teszik, mert nem törik, szemben a drótokkal, valamint melegházak locsoló rendszerében is használják).
Tipp:
További alkatrészekből, csövekből, szórófejekből, záró csapokból, menetes csatlakozókból, fittingekből és ezek készleteiből is rendkívül széles a választék áruházunkban. Nézzen szét további termékeink közt is!
Egyedi igényre külön rendelésre, de csak nagyobb kiszerelési egységben fekete és szürke színben is rendelhető!

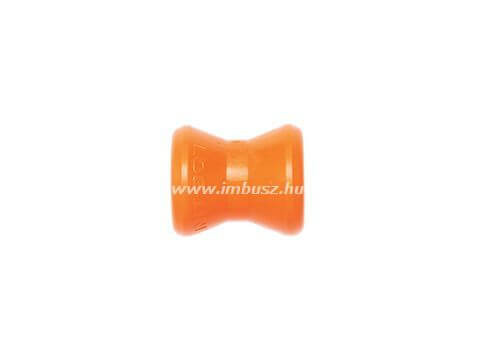

A kép illusztráció! A szerszám kinézete a valóságban kis mértékben eltér!

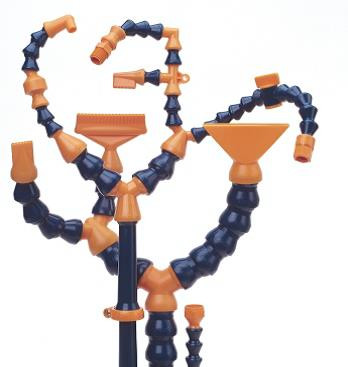

Loc-Line® Fleximodul csőrendszer általános felhasználási területei és bemutatása
