1/4 gömbcsatlakozó 1/4 -es SAE belső menettel - Loc-Line - 141414

1/4 külső gömbcsatlakozó 1/4 -es SAE egyenes belső menettel (TPI: 7/16 - 20) - Loc-Line - 141414

Különleges belső menetes csatlakozó/adapter SAE szabványú külső menetvégekre. A 1/4 -es SAE egyenes csőmenethez csatlakoztatható kúpon tömítő csatlakozó segítségével induló csatlakozást valósíthat meg Loc-Line 1/4" csőrendszer kialakításához. Ne tévesszen meg senkit az 1/4" megjelölés (ami valójában 6,35 mm) mert ez nem a menet valódi mérete. Az 1/4" a LOC-LINE rendszer méretét jelöli, ami a belső legkisebb csőkeresztmentszet. A SAE jelöli a menettípust. A csatlakozón mérhető belső menet átmérője 9,9mm. További fontos a menet azonosítását megkönnyítő adat (ha az ellenőrzéshez rendelkezésre áll egy menetfésű) az a menetszám. A SAE 1/4 menetszáma 20, azaz 1” (col vagy inch) hosszúságú menet 20 menetet tartalmaz. Jelölése: TPI (Thread per inch). A külső meneten mérhető átmérő 7/16" (kb.11,2mm) és az illesztése kúpos jellemzően O gyűrűs megoldással. A Loc-Line menetes csatlakozói jobbmenetesek. Az 1/4"-os gömbcsatlakozó rögzítéshez kilakított hatlap mérete 9/16" (14,3mm) mely villáskulccsal oldható/meghúzható, de tökéletes megoldás az állítható villáskulcs vagy legrosszabb esetben egy kis méretű csőfogó is. Alkalmazása a kis folyadék/kenőanyag vagy levegő áramlást igénylő gépek, berendezések hűtési/kenési vagy lefúvatási feladatára használt csőrendszer induló csatlakozója. A gömbcsatlakozók fontos induló elemei a Loc-Line rendszereknek hiszen ezek segítik a csőcsatlakozást, hogy ezt a kíváló flexibilitású rendszert tudjuk használni. A Loc-Line rendszerének különleges gömbszoknya kialakítása az, mely lehetővé teszi, hogy kézzel állítható tetszőlegesen a cső és fúvóka pozíció, így az irány beállítható tetszés szerint. Ennek a különleges és a Loc-Line által elsőként kifejlesztett gömbszoknya rendszernek köszönhető a termék további számtalan előnye, melyek a teljesség igénye nélkül a következők:

• A hajlítások nem csökkentik a cső belső keresztmetszetét, így állandó a folyadék/gáz áramlási ellenállása és nem okoz anyagfáradást, csőrendszer törést, szemben a hagyományos rézcsövekhez képest.
• A Loc-Line csőrendszer alaptermékei acetal copolimerből készülnek, melyek elektromosan szigetelnek, így használatuk ideális szikraforgácsoló gépekhez.
• A fúvóka vagy csőrendszer pozícionálása egyszerűen és visszarúgózás nélkül megvalósítható akár kézzel igazítva és megmarad a kívánt helyzetben, így például a gép vibrációja nem okozza az elemek elmozdulását.
• A rendszert alacsony nyomásra fejlesztették (30-50 PSI = kb. 2-3.5bar) mely függ a cső hosszától, a hajlítások szögétől, a különböző fúvókák/szórófejek és egyéb kiegészítők fajtájától/jellegétől és a szállított anyag konzisztenciájától is. Ez ettől eltérő főleg magasabb nyomásértékek használatához helyi körülmények közötti tesztelés ajánlott!
• Az elemek anyaga és kialakítása olyan, hogy nem sérti meg a dolgozó kezét, így használata megfelelően betartott üzemi körülmények között biztonságos!

A Loc-Line acetál copolimerből készült elemei az alábbi jellemző anyagok szállítására ajánlott: aceton, alkoholok, etanol, benzin, lakkbenzin, olajok, zsírok, kenőanyagok, nátriumhidroxid, közönséges mosó vegyszerek, víz és levegő maximum 77 °C hőmérsékletig.

A Loc-Line acetál copolimerből készült elemei nem használhatók: savak, ammónium hidroxid, erős lúgok, Hypochlorit ion oldat, Nátriumhypochlorite továbbítására, szállítására. Ezek némelyikére a saválló rendszer elemei nyújthatnak megoldást!

További elterjedt szerszámnevek: 1/4"-os SAE belső menetes gömbcsatlakozó, 1/4-es SAE belső menetű csatlakozó, 7/16" menetes csatlakozó, 1/4 egyenes belső menetű csatlakozó, 1/4 SAE gömbcsatlakozó, 1/4″ Flare Nut Adapter for 1/4″ System.

A termék jellemzői és tulajdonságai:

• Méret: 1/4" SAE (TPI: 7/16 - 20, menet külső átmérő 11,2mm, magátmérő 9,9mm)
• Forma: belsőmenetes (bm.) gömbcsatlakozó,
• Anyaga: acetál copolimer,
• Hossz: 21mm,
• Oldáshoz/megfeszítéshez használható kulcs mérete: 9/16" (14,3 mm)
• Olvadáspont: 165 °C,
• Max. üzemi hőmérséklet: 77 °C,
• Nyomás értékek: 30-50 PSI (kb 2-3.5bar),
• Gyártó: Loc-Line,
• Cikkszám (rendelési más néven katalógus szám): 141414

Felhasználási terület:

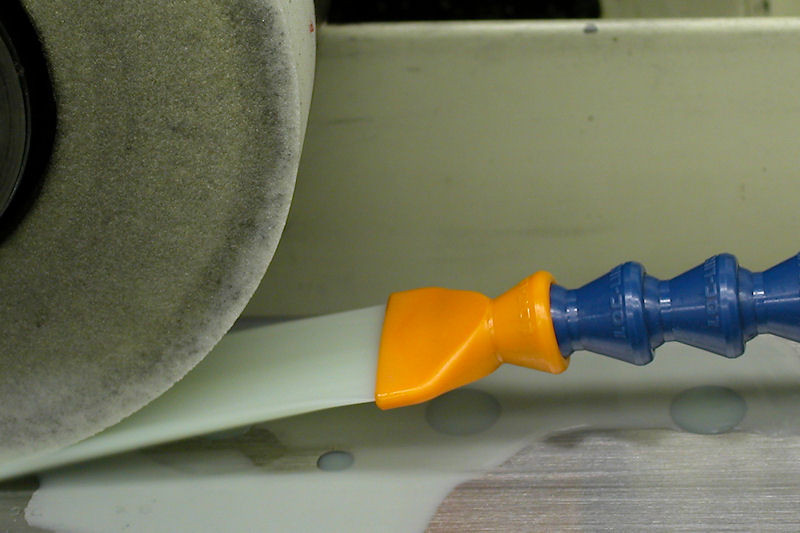

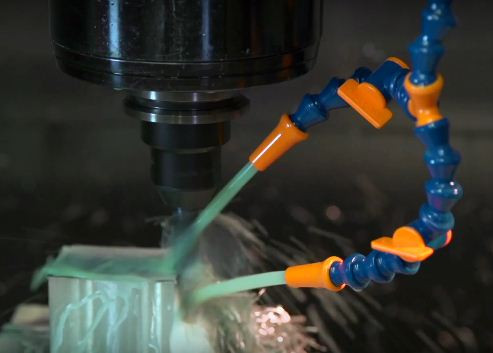

1/4" SAE külső csőmenetre csatlakoztatható 1/4" SAE belső menetű gömbcsatlakozó, mely biztosítja a SAE szabványú menetcsatlakozásoknál a tömítettséget és a Loc-Line elemek csatlakoztathatóságát a gömbvéghez. Így lesz tökéletes választás a kis hűtőfolyadék/kenőanyag-áramlást igénylő folyamatok, gépek és megmunkálási folyamatelemek hűtésére/kenésére, továbbá kis és könnyű forgácsanyagok pontos lefúvatására használt csőrendszer induló elemeként.

További alkatrészekből, csövekből, záró csapokból, fúvókákból, fittingekből és ezek készleteiből is rendkívül széles a választék áruházunkban. Nézzen szét további termékeink közt is!

Egyedi igényre külön rendelésre, de csak nagyobb kiszerelési egységben fekete és szürke színben is rendelhető!

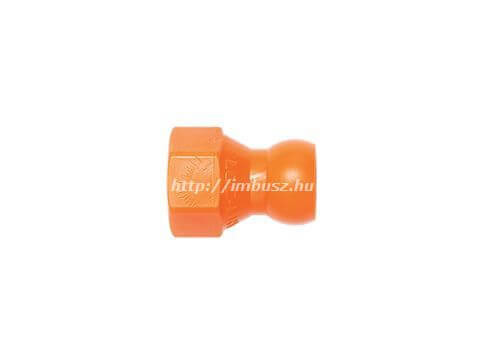

A kép illusztráció! A szerszám kinézete a valóságban kis mértékben eltér!
