1/4x15,2m szegmenscső / hűtőcső tekercsben - Loc-Line - 49421

15,2 m flexibilisen állítható szegmenscső / hűtőcső (1100db szegmens) tekercsben - Loc-Line - 49421

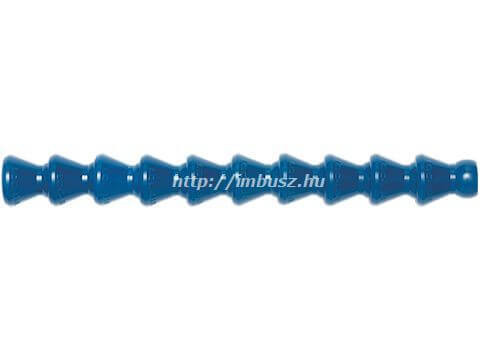

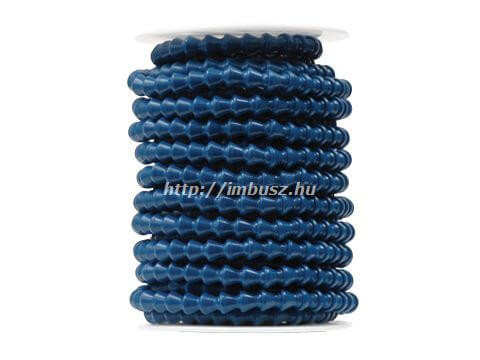

Az 1/4 inches rövidszegmenses cső a Loc-Line rendszer alapterméke. Az 1/4" (negyed colos) rendszer a Loc-Line modulos csőrendszerének legkisebb mérete. A 6,35 mm belső keresztmetszetű flexibilisen állítható cső legnagyobb kiszerelési egysége egy tekercs mely 110db 141401 cikkszámú 146mm-es csövet tartalmaz. Az 1100 szegmensből álló csőszakasz teljes hossza 15200 mm azaz 15,2m (kb.50 láb). A Loc-Line rendszerének különleges gömbszoknya kialakítása az, mely lehetővé teszi, hogy kézzel állítható tetszőlegesen a csőpozíció, így a hossza és az irány is beállítható tetszés szerint. A szükséges csőhossz további szegmensek hozzákapcsolásával vagy a legkisebb egységig (1 szegmens) tetszőlegesen toldható/szétpattintható. Ennek a különleges és a Loc-Line által elsőként kifejlesztett gömbszoknya rendszernek köszönhető a termék további számtalan előnye, melyek a teljesség igénye nélkül a következők:

• A hajlítások nem csökkentik a cső belső keresztmetszetét, így állandó a folyadék/gáz áramlási ellenállása és nem okoz anyagfáradást, csőrendszer törést, szemben a hagyományos rézcsövekhez képest.
• A Loc-Line csőrendszer alaptermékei acetal copolimerből készülnek, melyek elektromosan szigetelnek, így használatuk ideális szikraforgácsoló gépekhez, de nem ritka, hogy kábeleleket vezetnek rajta keresztül és flexibilis védőcsőként használják, valamint tartókonzolt is építenek belőle.
• A cső vagy csőrendszer pozícionálása egyszerűen és visszarúgózás nélkül megvalósítható akár kézzel igazítva és megmarad a kívánt helyzetben, így például a gép vibrációja nem okozza az elemek elmozdulását.
• A rendszert alacsony nyomásra fejlesztették (30-50 PSI = kb. 2-3.5bar) mely függ a cső hosszától, a hajlítások szögétől, a különböző fúvókák/szórófejek és egyéb kiegészítők fajtájától/jellegétől és a szállított anyag konzisztenciájától is. Ez ettől eltérő főleg magasabb nyomásértékek használatához helyi körülmények közötti tesztelés ajánlott!
• Az elemek anyaga és kialakítása olyan, hogy nem sérti meg a dolgozó kezét, így használata megfelelően betartott üzemi körülmények között biztonságos!

A Loc-Line acetál copolimerből készült elemei az alábbi jellemző anyagok szállítására ajánlott: aceton, alkoholok, etanol, benzin, lakkbenzin, olajok, zsírok, kenőanyagok, nátriumhidroxid, közönséges mosó vegyszerek, víz és levegő maximum 77 °C hőmérsékletig.

A Loc-Line acetál copolimerből készült elemei nem használhatók: savak, ammónium hidroxid, erős lúgok, Hypochlorit ion oldat, Nátriumhypochlorite továbbítására, szállítására. Ezek némelyikére a saválló rendszer elemei nyújthatnak megoldást!

További elterjedt szerszámnevek: 1/4"-os szegmenscső tekercsben, 1/4-es szegmenscső tekercses, 1100db hűtőcső szegmens tekercsben, 6.35mm szegmenscső tekercs, rövidszegmenses hűtőcső 1/4-es 15.2m, 1/4" szegmenscső 15200mm , modulos cső 1/4-es 50 láb, negyedes Loc-Line cső 1 tekercs, 1/4" átmérőjű állítható cső tekercsben, 15.2m 1/4" flexibilis cső, 15.2m 1/4" elemes cső, Loc-Line 1/4" kenőanyag cső, 1/4" kenőanyag továbbító cső 110, 1/4" eszterga kés hűtő cső tekercsben, 1/4" marófej kenőcső tekercsben, 1/4 fúrószár hűtőcső tekercses, 1/4" CNC gép hűtőcső 1 tekercs 15,2m, 1/4" ID System Hose 50 Foot Coil Loc-Line Hose.

A termék jellemzői és tulajdonságai:

• Méret: 1/4"x15,2 m
• Forma: rövidszegmenses cső

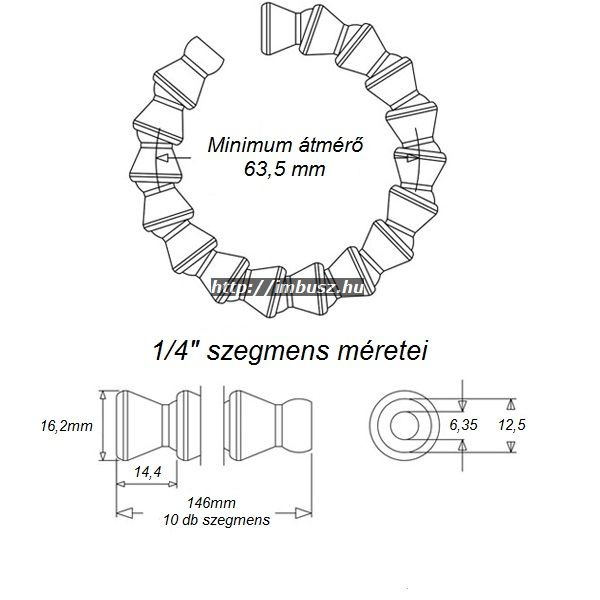

• Csőkeresztmetszet: d=Ø6,35 mm belső legkisebb keresztmetszet, D=Ø16,2 mm legnagyobb külső csőátmérő (szoknya)
• Anyaga: acetál copolimer,
• Csőhossz: 15200 mm = 15,2m (1100 db szegmens kb. 50 láb hosszú),
• Olvadáspont: 165 °C,
• Max. üzemi hőmérséklet: 77 °C,
• Nyomás és átfolyási értékek: 30-50 PSI (kb 2-3.5bar) 1.135- l/h,
• Gyártó: Loc-Line,
• Cikkszám (rendelési más néven katalógus szám): 49421

Felhasználási terület:

Az 1/4" szegmenscső tekercsben tökéletes választás kis hűtőfolyadék/kenőanyag-áramlást igénylő folyamatok, gépek és megmunkálási folyamatelemek hűtésére/kenésére. A tekercs 1100 db szegmenst tartalmaz, melyek folyama bárhol megbontható, toldható, vagy összeépíthető egyéb alkatrésszel, szórófejjel vagy zárócsappal, esetleg egyéb kiegészítőkkel illetve menetes csatlakozókkal. Több rendszerre bonthatóságával, gazdaságosabb választás a kisebb készletekhez képest, természetesen önmagába foglalva az azokban rejlő lehetőségeket is.

Tipp:

A könnyebb és gyorsabb megbonthatóság és szerelés érdekében rendeljen hozzá szerelőfogót vagy szerelőfogó készletet is!

További alkatrészekből, szórófejekből, záró csapokból, menetes csatlakozókból, fittingekből és ezek készleteiből is rendkívül széles a választék áruházunkban. Nézzen szét további termékeink közt is!

Egyedi igényre külön rendelésre, fekete és szürke színben is rendelhető!

A kép illusztráció! A szerszám kinézete a valóságban kis mértékben eltér!
