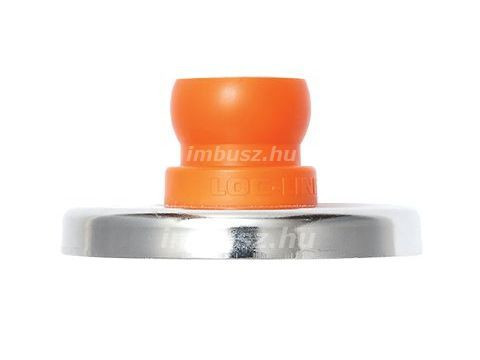

D=Ø67 mm átmérőjű állandó mágnesű 9,5mm magas krómozott acélházas mágnestalp csavarral rögzített gömbcsatlakozású szegmenssel 1/2" Loc-Line rendszerhez - Loc-Line - 151846

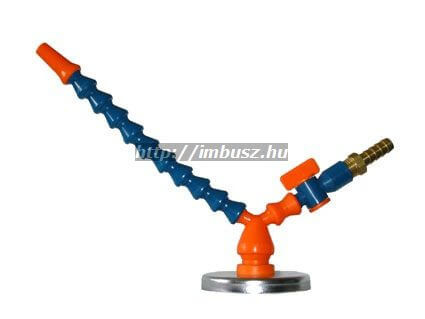

Kíváló minőségű krómozott acél házba épített állandó mágnes stabil rögzítést biztosít mágnesezhető anyagokon. Alacsony, mindössze 9,5mm magasságú mágnestalp köszönhetően a 67mm-es átmérőjének nagy felületen felfekszik és nagy stabilitást ad a kiépítés céljának megfelelően. Az átmenő csavarral rögzített 1/2"-os gömbcsatlakozású szegmens tartószerkezetek és folyadékelosztó rendszerek építéséhez jelent nagy segítséget. Kedvező árával és egyszerű kialakításával népszerű termék a fogácsoló iparágban és kisipari környezetben is. Egyszerű szerkezeti kialakításának köszönhetően a Loc-Line elemek ésszerű kombinálásával remek hűtő-kenő és lefúvató rendszerek készíthetők. Használható még tartó szerkezetek építéséhez de más ötletes megoldások is születtek már belőle. Az 1/2" gömcsatlakozóra közvetlenül felpattinthatók a csövek, egyéb átalakítók, szűkítők, elágazók, és más 1/2-es Loc-Line elemek is.
Figyelem! Gyártói ajánlás szerint a mágnestalphoz csatlakoztatott gömbcsatlakozó rögzítéséhez használt csavar-csavaranya és alátét ívóvíz és más előlények által használt élelmiszer továbbítására nem ajánlott!
A termék jellemzői és tulajdonságai:
- Méret: Ø67x29mm
- csavarfurat: Ø6,5mm,
- furathossz: 2+11mm
- magasság: 9,5mm (mágnestalp) + 19,5mm csatlakozó
- Forma: gömbcsatlakozású mágnestalp,
- Csőkeresztmetszet:
- d=Ø15 mm belső legkisebb keresztmetszet,
- D=Ø21,5 mm külső gömbátmérő,
- D=Ø25 mm legnagyobb csatlakózó átmérő
- Anyaga: acetál copolimer,
- Olvadáspont: 165 °C,
- Max. üzemi hőmérséklet: 77 °C,
- Gyártó: Loc-Line,
- Cikkszám (rendelési más néven katalógus szám): 151846
Felhasználási terület:
Mágneses rögzítésű/rögzíthetőségű tartórendszerek és elosztó rendszerek alapelemeként használt alkatrész.
A kép illusztráció! A szerszám kinézete a valóságban kis mértékben eltérhet!
